Page 296 - Rollingbearings

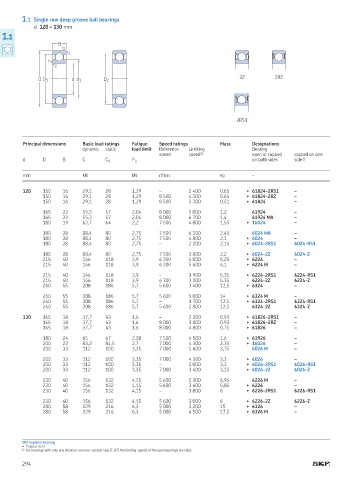

1.1 Single row deep groove ball bearings
d 120 – 130 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RZ
D D 1 d d 1 D 2

2RS1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

120 150 16 29,1 28 1,29 – 2 400 0,65 ▶ 61824-2RS1 –
150 16 29,1 28 1,29 8 500 4 300 0,65 ▶ 61824-2RZ –
150 16 29,1 28 1,29 8 500 5 300 0,51 ▶ 61824 –

165 22 55,3 57 2,04 8 000 5 000 1,2 61924 –
165 22 55,3 57 2,04 8 000 6 700 1,4 61924 MA –
180 19 63,7 64 2,2 7 500 4 800 1,55 ▶ 16024 –

180 28 88,4 80 2,75 7 500 6 300 2,45 6024 MA –
180 28 88,4 80 2,75 7 500 4 800 2,1 ▶ 6024 –
180 28 88,4 80 2,75 – 2 200 2,15 ▶ 6024-2RS1 6024-RS1

180 28 88,4 80 2,75 7 500 3 800 2,2 ▶ 6024-2Z 6024-Z
215 40 146 118 3,9 6 300 4 000 5,25 ▶ 6224 –
215 40 146 118 3,9 6 300 5 600 6,1 ▶ 6224 M –

215 40 146 118 3,9 – 1 900 5,35 ▶ 6224-2RS1 6224-RS1
215 40 146 118 3,9 6 300 3 200 5,35 6224-2Z 6224-Z
260 55 208 186 5,7 5 600 3 400 12,5 ▶ 6324 –

260 55 208 186 5,7 5 600 5 000 14 ▶ 6324 M –
260 55 208 186 5,7 – 1 700 12,5 ▶ 6324-2RS1 6324-RS1
260 55 208 186 5,7 5 600 2 800 12,5 6324-2Z 6324-Z

130 165 18 37,7 43 1,6 – 2 200 0,93 ▶ 61826-2RS1 –
165 18 37,7 43 1,6 8 000 3 800 0,93 ▶ 61826-2RZ –
165 18 37,7 43 1,6 8 000 4 800 0,75 ▶ 61826 –

180 24 65 67 2,28 7 500 4 500 1,6 ▶ 61926 –
200 22 83,2 81,5 2,7 7 000 4 300 2,35 ▶ 16026 –
200 33 112 100 3,35 7 000 5 600 3,75 6026 M –

200 33 112 100 3,35 7 000 4 300 3,3 ▶ 6026 –
200 33 112 100 3,35 – 2 000 3,3 ▶ 6026-2RS1 6026-RS1
200 33 112 100 3,35 7 000 3 400 3,35 ▶ 6026-2Z 6026-Z

230 40 156 132 4,15 5 600 5 300 6,95 6226 M –
230 40 156 132 4,15 5 600 3 600 5,85 ▶ 6226 –
230 40 156 132 4,15 – 1 800 6 ▶ 6226-2RS1 6226-RS1

230 40 156 132 4,15 5 600 3 000 6 ▶ 6226-2Z 6226-Z
280 58 229 216 6,3 5 000 3 200 15 ▶ 6326 –
280 58 229 216 6,3 5 000 4 500 17,5 ▶ 6326 M –

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
294
