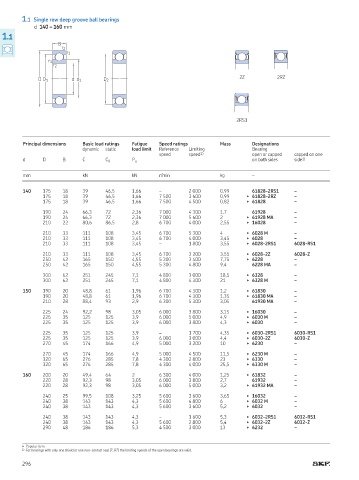

Page 298 - Rollingbearings

1.1 Single row deep groove ball bearings
d 140 – 160 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RZ
D D 1 d d 1 D 2

2RS1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

140 175 18 39 46,5 1,66 – 2 000 0,99 61828-2RS1 –
175 18 39 46,5 1,66 7 500 3 600 0,99 ▶ 61828-2RZ –
175 18 39 46,5 1,66 7 500 4 500 0,82 ▶ 61828 –

190 24 66,3 72 2,36 7 000 4 300 1,7 61928 –
190 24 66,3 72 2,36 7 000 5 600 2 ▶ 61928 MA –
210 22 80,6 86,5 2,8 6 700 4 000 2,55 ▶ 16028 –

210 33 111 108 3,45 6 700 5 300 4 ▶ 6028 M –
210 33 111 108 3,45 6 700 4 000 3,45 ▶ 6028 –
210 33 111 108 3,45 – 1 800 3,55 ▶ 6028-2RS1 6028-RS1

210 33 111 108 3,45 6 700 3 200 3,55 ▶ 6028-2Z 6028-Z
250 42 165 150 4,55 5 300 3 400 7,75 ▶ 6228 –
250 42 165 150 4,55 5 300 4 800 9,4 6228 MA –

300 62 251 245 7,1 4 800 3 000 18,5 ▶ 6328 –
300 62 251 245 7,1 4 800 4 300 21 ▶ 6328 M –

150 190 20 48,8 61 1,96 6 700 4 300 1,2 ▶ 61830 –
190 20 48,8 61 1,96 6 700 4 300 1,35 ▶ 61830 MA –
210 28 88,4 93 2,9 6 300 5 300 3,05 61930 MA –

225 24 92,2 98 3,05 6 000 3 800 3,15 ▶ 16030 –
225 35 125 125 3,9 6 000 5 000 4,9 ▶ 6030 M –
225 35 125 125 3,9 6 000 3 800 4,3 ▶ 6030 –

225 35 125 125 3,9 – 1 700 4,35 ▶ 6030-2RS1 6030-RS1
225 35 125 125 3,9 6 000 3 000 4,4 ▶ 6030-2Z 6030-Z
270 45 174 166 4,9 5 000 3 200 10 ▶ 6230 –

270 45 174 166 4,9 5 000 4 500 11,5 ▶ 6230 M –
320 65 276 285 7,8 4 300 2 800 23 ▶ 6330 –
320 65 276 285 7,8 4 300 4 000 25,5 ▶ 6330 M –

160 200 20 49,4 64 2 6 300 4 000 1,25 ▶ 61832 –
220 28 92,3 98 3,05 6 000 3 800 2,7 61932 –
220 28 92,3 98 3,05 6 000 5 000 3,2 ▶ 61932 MA –

240 25 99,5 108 3,25 5 600 3 600 3,65 ▶ 16032 –
240 38 143 143 4,3 5 600 4 800 6 ▶ 6032 M –
240 38 143 143 4,3 5 600 3 600 5,2 ▶ 6032 –

240 38 143 143 4,3 – 1 600 5,3 ▶ 6032-2RS1 6032-RS1
240 38 143 143 4,3 5 600 2 800 5,4 ▶ 6032-2Z 6032-Z
290 48 186 186 5,3 4 500 3 000 13 ▶ 6232 –

▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
