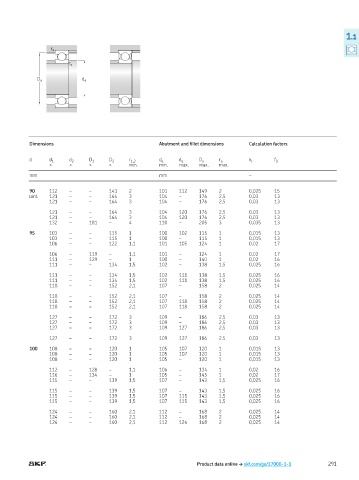

Page 293 - Rollingbearings

1.1

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D 1 D 2 r 1,2 d a d a D a r a k r f 0
≈ ≈ ≈ ≈ min. min. max. max. max.
mm mm –

90 112 – – 143 2 101 112 149 2 0,025 15
cont. 121 – – 164 3 104 – 176 2,5 0,03 13
121 – – 164 3 104 – 176 2,5 0,03 13

121 – – 164 3 104 120 176 2,5 0,03 13
121 – – 164 3 104 120 176 2,5 0,03 13
132 – 181 – 4 110 – 205 3 0,035 13

95 103 – – 115 1 100 102 115 1 0,015 13
103 – – 115 1 100 – 115 1 0,015 13
106 – – 122 1,1 101 105 124 1 0,02 17

106 – 119 – 1,1 101 – 124 1 0,02 17
111 – 129 – 1 100 – 140 1 0,02 16
111 – – 134 1,5 102 – 138 1,5 0,025 16

111 – – 134 1,5 102 111 138 1,5 0,025 16
111 – – 134 1,5 102 111 138 1,5 0,025 16
118 – – 152 2,1 107 – 158 2 0,025 14

118 – – 152 2,1 107 – 158 2 0,025 14
118 – – 152 2,1 107 118 158 2 0,025 14
118 – – 152 2,1 107 118 158 2 0,025 14

127 – – 172 3 109 – 186 2,5 0,03 13
127 – – 172 3 109 – 186 2,5 0,03 13
127 – – 172 3 109 127 186 2,5 0,03 13

127 – – 172 3 109 127 186 2,5 0,03 13

100 108 – – 120 1 105 107 120 1 0,015 13
108 – – 120 1 105 107 120 1 0,015 13
108 – – 120 1 105 – 120 1 0,015 13

112 – 128 – 1,1 106 – 134 1 0,02 16
116 – 134 – 1 105 – 145 1 0,02 17
115 – – 139 1,5 107 – 143 1,5 0,025 16

115 – – 139 1,5 107 – 143 1,5 0,025 16
115 – – 139 1,5 107 115 143 1,5 0,025 16
115 – – 139 1,5 107 115 143 1,5 0,025 16

124 – – 160 2,1 112 – 168 2 0,025 14
124 – – 160 2,1 112 – 168 2 0,025 14
124 – – 160 2,1 112 124 168 2 0,025 14
