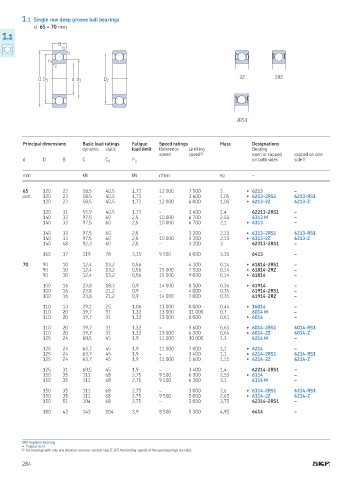

Page 286 - Rollingbearings

1.1 Single row deep groove ball bearings
d 65 – 70 mm
1.1
B
r 2
r 1
r 1
r 2

2Z 2RZ
D D 1 d d 1 D 2

2RS1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing
speed speed 1) open or capped capped on one
d D B C C 0 P u on both sides side 1)

mm kN kN r/min kg –

65 120 23 58,5 40,5 1,73 12 000 7 500 1 ▶ 6213 –

cont. 120 23 58,5 40,5 1,73 – 3 600 1,05 ▶ 6213-2RS1 6213-RS1
120 23 58,5 40,5 1,73 12 000 6 000 1,05 ▶ 6213-2Z 6213-Z

120 31 55,9 40,5 1,73 – 3 600 1,4 62213-2RS1 –
140 33 97,5 60 2,5 10 000 6 700 2,55 6313 M –
140 33 97,5 60 2,5 10 000 6 700 2,1 ▶ 6313 –

140 33 97,5 60 2,5 – 3 200 2,15 ▶ 6313-2RS1 6313-RS1
140 33 97,5 60 2,5 10 000 5 300 2,15 ▶ 6313-2Z 6313-Z
140 48 92,3 60 2,5 – 3 200 3 62313-2RS1 –

160 37 119 78 3,15 9 500 6 000 3,35 6413 –

70 90 10 12,4 13,2 0,56 – 4 300 0,14 ▶ 61814-2RS1 –
90 10 12,4 13,2 0,56 15 000 7 500 0,14 ▶ 61814-2RZ –
90 10 12,4 13,2 0,56 15 000 9 000 0,14 ▶ 61814 –

100 16 23,8 18,3 0,9 14 000 8 500 0,34 ▶ 61914 –
100 16 23,8 21,2 0,9 – 4 000 0,35 61914-2RS1 –
100 16 23,8 21,2 0,9 14 000 7 000 0,35 61914-2RZ –

110 13 29,1 25 1,06 13 000 8 000 0,44 ▶ 16014 –
110 20 39,7 31 1,32 13 000 11 000 0,7 6014 M –
110 20 39,7 31 1,32 13 000 8 000 0,61 ▶ 6014 –

110 20 39,7 31 1,32 – 3 600 0,63 ▶ 6014-2RS1 6014-RS1
110 20 39,7 31 1,32 13 000 6 300 0,64 ▶ 6014-2Z 6014-Z
125 24 60,5 45 1,9 11 000 10 000 1,3 6214 M –

125 24 63,7 45 1,9 11 000 7 000 1,1 ▶ 6214 –
125 24 63,7 45 1,9 – 3 400 1,1 ▶ 6214-2RS1 6214-RS1
125 24 63,7 45 1,9 11 000 5 600 1,15 ▶ 6214-2Z 6214-Z

125 31 60,5 45 1,9 – 3 400 1,4 62214-2RS1 –
150 35 111 68 2,75 9 500 6 300 2,55 ▶ 6314 –
150 35 111 68 2,75 9 500 6 300 3,1 6314 M –

150 35 111 68 2,75 – 3 000 2,6 ▶ 6314-2RS1 6314-RS1
150 35 111 68 2,75 9 500 5 000 2,65 ▶ 6314-2Z 6314-Z
150 51 104 68 2,75 – 3 000 3,75 62314-2RS1 –

180 42 143 104 3,9 8 500 5 300 4,95 6414 –

SKF Explorer bearing
▶ Popular item
1) For bearings with only one shield or one non-contact seal (Z, RZ) the limiting speeds of the open bearings are valid.
284
