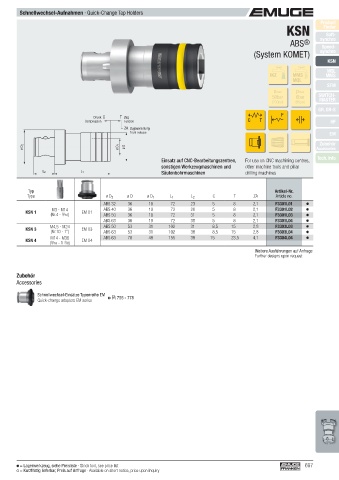

P. 697

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                                      KSN          Finder
                                                                                                                    Soft-
                                                                                                       ABS  ®    synchro
                                                                                                                  Speed-
                                                                                          (System KOMET)         synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                                                                                    F
                                  Druck C  T  Zug
                               Compression   Tension                                    C   T                        HF
                                             ZA  Zugausrastung
                                               Front release                                                         EM
                                                                                                                 Zubehör
         ø D 2                             ø D 1  ø D                                                              Accessories
                                                          Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,    Tech. Info
                                                          sonstigen Werkzeugmaschinen und   other machine tools  and pillar
                                                          Säulenbohrmaschinen          drilling machines
                L 2          L 1

           Typ                                                                                     Artikel-Nr.
           Type                       ø D  2  ø D    ø D  1  L  1   L  2    C      T      ZA         Article no.
                                     ABS 32   36     19      72     23      5      8      2,1     F3301L01
                   M3 - M14          ABS 40   36     19      72     26      5      8      2,1     F3301L02
          KSN 1               EM 01
                   (Nr.4 -  9 /16)   ABS 50   36     19      72     31      5      8      2,1     F3301L03
                                     ABS 63   36     19      72     38      5      8      2,1     F3301L04
                   M4,5 - M24        ABS 50   53     31     102     31      8,5   15      2,8     F3303L03
          KSN 3               EM 03
                   (Nr.10 - 1")      ABS 63   53     31     102     38      8,5   15      2,8     F3303L04
                   M14 - M36         ABS 63   78     48     155     38     15     23,5    4,1     F3304L04
          KSN 4               EM 04
                   ( 9 /16 - 1  3 /8)
                                                                                             Weitere Ausführungen auf Anfrage
                                                                                           Further designs upon request


        Zubehör
       Accessories

              Schnellwechsel-Einsätze Typenreihe EM   755 - 778
              Quick-change adapters EM series



































         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    697
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
