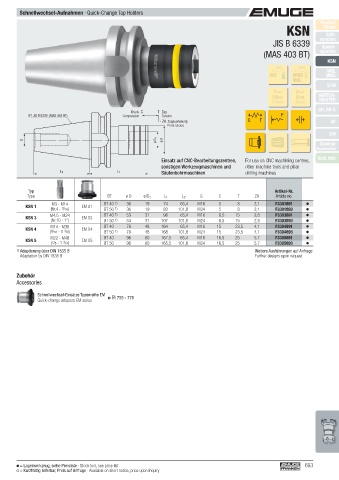

P. 693

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                                      KSN          Finder
                                                                                                                    Soft-
                                                                                                 JIS B 6339      synchro
                                                                                                                  Speed-
                                                                                              (MAS 403 BT)       synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                               Druck C  T  Zug
           BT JIS B 6339  (MAS 403 BT)      Compression   Tension                                   F
                                                          ZA  Zugausrastung             C   T                        HF
                                                            Front release
                                                                                                                     EM
         G                                              ø D 1  ø D                                               Zubehör
                                                                                                                   Accessories
                                                          Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,    Tech. Info
                                                          sonstigen Werkzeugmaschinen und   other machine tools  and pillar
                                                          Säulenbohrmaschinen          drilling machines
                      L 2                 L 1

           Typ                                                                                     Artikel-Nr.
           Type                        BT    ø D   ø D  1  L  1  L  2  G      C     T     ZA         Article no.
                   M3 - M14           BT 40  1)  36  19   74    65,4  M16     5     8     2,1     F3301891
          KSN 1               EM 01
                   (Nr.4 -  9 /16)    BT 50  1)  36  19   83    101,8  M24    5     8     2,1     F3301893
                   M4,5 - M24         BT 40  1)  53  31   98    65,4  M16     8,5   15    2,8     F3303891
          KSN 3    (Nr.10 - 1")  EM 03  BT 50  1)  53  31  107  101,8  M24    8,5   15    2,8     F3303893
                   M14 - M36          BT 40  78     48    164   65,4  M16    15     23,5  4,1     F3304891
          KSN 4               EM 04
                   ( 9 /16 - 1  3 /8)  BT 50  1)  78  48  168   101,8  M24   15     23,5  4,1     F3304893
                   M22 - M48          BT 40  96     60    167,5  65,4  M16   16,5   25    5,7     F3305891
          KSN 5               EM 05
                   ( 7 /8 - 1  3 /4)  BT 50  96     60    165,5  101,8  M24  16,5   25    5,7     F3305893
       1)    Adaptierung über DIN 1835 B                                                     Weitere Ausführungen auf Anfrage
          Adaptation by DIN 1835 B                                                         Further designs upon request


        Zubehör
       Accessories

              Schnellwechsel-Einsätze Typenreihe EM   755 - 778
              Quick-change adapters EM series



































         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    693
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
