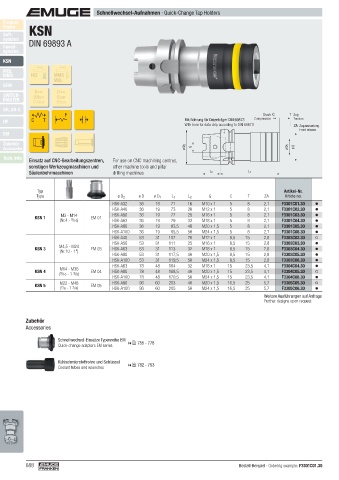

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
  Product
  Finder   KSN
  Soft-
  synchro
  Speed-   DIN 69893 A
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S
                        F                                                                    Druck C   T  Zug
  HF        C   T                                                 Mit Bohrung für Datenträger DIN 69873  Compression  Tension
                                                                  With bore for data chip according to DIN 69873  ZA  Zugausrastung
                                                                                                          Front release
  EM
  Zubehör
    Accessories                                                   ø D 2  G                            ø D 1  ø D
  Tech. Info
           Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,
           sonstigen Werkzeugmaschinen und   other machine tools  and pillar
           Säulenbohrmaschinen           drilling machines                 L 2          L 1


              Typ                                                                                     Artikel-Nr.
              Type                        ø D  2  ø D  ø D  1  L  1  L  2  G      C     T     ZA        Article no.
                                         HSK-A32  36    19   71    16   M10 x 1   5     8     2,1   F3301C01.30
                                         HSK-A40  36    19   73    20   M12 x 1   5     8     2,1   F3301C02.30
                      M3 - M14           HSK-A50  36    19   77    25   M16 x 1   5     8     2,1   F3301C03.30
             KSN 1    (Nr.4 -  9 /16)  EM 01  HSK-A63  36  19  79  32   M18 x 1   5     8     2,1   F3301C04.30
                                         HSK-A80  36    19   83,5  40   M20 x 1,5  5    8     2,1   F3301C05.30
                                         HSK-A100  36   19   85,5  50   M24 x 1,5  5    8     2,1   F3301C06.30
                                         HSK-A40  53    31  107    20   M12 x 1   8,5  15     2,8   F3303C02.30
                                         HSK-A50  53    31  111    25   M16 x 1   8,5  15     2,8   F3303C03.30
                      M4,5 - M24
             KSN 3               EM 03   HSK-A63  53    31  113    32   M18 x 1   8,5  15     2,8   F3303C04.30
                      (Nr.10 - 1")
                                         HSK-A80  53    31  117,5  40   M20 x 1,5  8,5  15    2,8   F3303C05.30
                                         HSK-A100  53   31  119,5  50   M24 x 1,5  8,5  15    2,8   F3303C06.30
                                         HSK-A63  78    48  164    32   M18 x 1  15    23,5   4,1   F3304C04.30
                      M14 - M36
             KSN 4               EM 04   HSK-A80  78    48  168,5  40   M20 x 1,5  15  23,5   4,1   F3304C05.30
                      ( 9 /16 - 1  3 /8)
                                         HSK-A100  78   48  170,5  50   M24 x 1,5  15  23,5   4,1   F3304C06.30
                      M22 - M48          HSK-A80  96    60  203    40   M20 x 1,5  16,5  25   5,7   F3305C05.30
             KSN 5               EM 05
                      ( 7 /8 - 1  3 /4)  HSK-A100  96   60  205    50   M24 x 1,5  16,5  25   5,7   F3305C06.30
                                                                                                Weitere Ausführungen auf Anfrage
                                                                                              Further designs upon request
           Zubehör
          Accessories

                     Schnellwechsel-Einsätze Typenreihe EM   755 - 778
                     Quick-change adapters EM series


                       Kühlschmierstoffrohre und Schlüssel    782 - 783
                       Coolant tubes and wrenches
