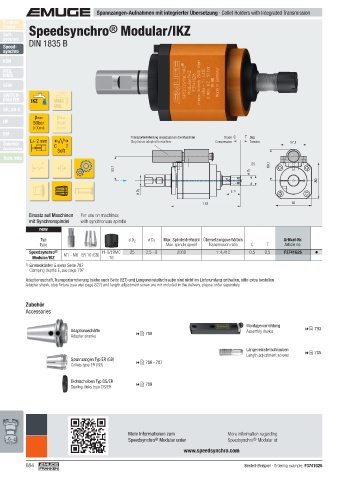

P. 684

Spannzangen-Aufnahmen mit integrierter Übersetzung ·   Collet Holders with Integrated Transmission
  Product
                                       ®
  Finder   Speedsynchro Modular/IKZ
  Soft-
  synchro
  Speed-   DIN 1835 B
  synchro
  KSN
  MQL
  MMS
  SFM
  SWITCH-
  MASTER    IKZ     MMS
                    MQL
  GR, GR-S
             pmax    pmax
  HF         50bar   6bar
             (700psi)  (85psi)
  EM                                           Transportarretierung angepasst an die Maschine  Druck  C  T Zug
            L+ 2 mm                            Stop fixture adapted to machine  Compression  Tension
  Zubehör           C   T                                                                              57,1
    Accessories      Soft
  Tech. Info
                F                                                                         22    69,1
                                         53,1                                            ø D 1

                                                                                                                80
                                                  ø D 2                           E  1)

                                                                        153                             80
           Einsatz auf Maschinen   For use on machines
           mit Synchronspindel  with synchronous spindle
               new
               Typ                            ø D  2  ø D  1  Max. Spindeldrehzahl Übersetzungsverhältnis      Artikel-Nr.
               Type                                          Max. spindle speed  Transmission ratio  C  T     Article no.
           Speedsynchro ®    M1 - M8 ER 16 (GB)  Hi-Q/ERMC  25  2,5 - 8  2000  1 : 4,412  0,5  0,5   F3741G26
            Modular/IKZ                16
          1)   Einstecktiefen E siehe Seite 797
             Clamping depths E, see page 797
            Adaptionsschaft, Transportarretierung (siehe auch Seite 827) und Längeneinstellschraube sind nicht im Lieferumfang enthalten, bitte extra bestellen
            Adapter shank,  stop fi xture (see also page 827) and length adjustment screw are not included in the delivery, please order separately


           Zubehör
          Accessories

                                                                                         Montagevorrichtung
                           Adaptionsschäfte       780                                   Assembly device    793
                          Adapter shanks

                                                                                         Längeneinstellschrauben    785
                                                                                          Length adjustment screws
                          Spannzangen Typ ER (GB)   786 - 787
                            Collets type ER (GB)


                          Dichtscheiben Typ DS/ER   789
                            Sealing disks type DS/ER








                                              Mehr Informationen zum             More information regarding
                                              Speedsynchro ®  Modular unter      Speedsynchro ®  Modular at
                                                                  www.speedsynchro.com

          684                                                                          Bestell-Beispiel  · Ordering example: F3741G26
