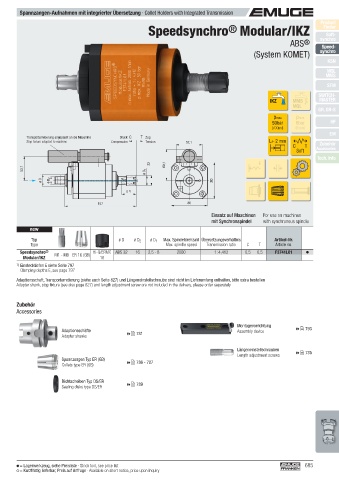

P. 685

Spannzangen-Aufnahmen mit integrierter Übersetzung ·   Collet Holders with Integrated Transmission
                                                                                                                 Product
                                                     Speedsynchro Modular/IKZ                                      Finder
                                                                                 ®
                                                                                                                    Soft-
                                                                                                       ABS  ®    synchro
                                                                                                                  Speed-
                                                                                          (System KOMET)         synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                                   MMS
                                                                                                                    SFM
                                                                                                                 SWITCH-
                                                                                                IKZ     MMS      MASTER
                                                                                                        MQL
                                                                                                                  GR, GR-S
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar        HF
                                                                                                (700psi)  (85psi)
                                                                                                                     EM
          Transportarretierung angepasst an die Maschine  Druck  C  T Zug
          Stop fixture adapted to machine  Compression  Tension    57,1                          L+ 2 mm          Zubehör
                                                                                                        C   T
                                                                                                         Soft      Accessories
                                                                                                                 Tech. Info
                                                      22   69,1                             F
         53,1                                       ø D 1
                ø D  ø D 2                                                  80

                                             E  1)
                                   157                             80
                                                                           Einsatz auf Maschinen   For use on machines
                                                                           mit Synchronspindel  with synchronous spindle
            new
            Typ                            ø D   ø D  2  ø D  1  Max. Spindeldrehzahl Übersetzungsverhältnis      Artikel-Nr.
            Type                                             Max. spindle speed  Transmission ratio  C  T     Article no.
        Speedsynchro ®    M1 - M8 ER 16 (GB)  Hi-Q/ERMC ABS 32  16  2,5 - 8  2000  1 : 4,412  0,5  0,5  F3741L01
         Modular/IKZ                16
       1)   Einstecktiefen E siehe Seite 797
          Clamping depths E, see page 797
         Adaptionsschaft, Transportarretierung (siehe auch Seite 827) und Längeneinstellschraube sind nicht im Lieferumfang enthalten, bitte extra bestellen
         Adapter shank,  stop fi xture (see also page 827) and length adjustment screw are not included in the delivery, please order separately


        Zubehör
       Accessories

                                                                                     Montagevorrichtung
                        Adaptionsschäfte      781                                   Assembly device     793
                       Adapter shanks

                                                                                     Längeneinstellschrauben    785
                                                                                      Length adjustment screws
                       Spannzangen Typ ER (GB)   786 - 787
                         Collets type ER (GB)


                       Dichtscheiben Typ DS/ER   789
                         Sealing disks type DS/ER
















         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    685
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
