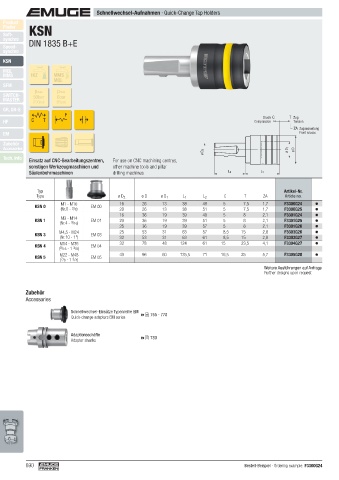

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
  Product
  Finder   KSN
  Soft-
  synchro
  Speed-   DIN 1835 B+E
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S
                        F                                                                    Druck C   T  Zug
  HF        C   T                                                                         Compression   Tension
                                                                                                        ZA  Zugausrastung
  EM                                                                                                      Front release
  Zubehör
    Accessories                                                                                       ø D 1  ø D
                                                                        ø D 2
  Tech. Info
           Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,
           sonstigen Werkzeugmaschinen und   other machine tools  and pillar
           Säulenbohrmaschinen           drilling machines                       L 2         L 1


              Typ                                                                                     Artikel-Nr.
              Type                         ø D  2  ø D    ø D  1  L  1  L  2    C      T     ZA         Article no.
                      M1 - M10             16      26     13     38     49     5       7,5   1,7     F3300G24
             KSN 0               EM 00
                      (Nr.0 -  3 /8)       20      26     13     38     51     5       7,5   1,7     F3300G25
                                           16      36     19     39     49     5       8     2,1     F3301G24
                      M3 - M14
             KSN 1               EM 01     20      36     19     39     51     5       8     2,1     F3301G25
                      (Nr.4 -  9 /16)
                                           25      36     19     39     57     5       8     2,1     F3301G26
                      M4,5 - M24           25      53     31     63     57     8,5    15     2,8     F3303G26
             KSN 3               EM 03
                      (Nr.10 - 1")         32      53     31     63     61     8,5    15     2,8     F3303G27
                      M14 - M36            32      78     48    124     61     15     23,5   4,1     F3304G27
             KSN 4               EM 04
                      ( 9 /16 - 1  3 /8)
                      M22 - M48            40      96     60    135,5   71     16,5   25     5,7     F3305G28
             KSN 5               EM 05
                      ( 7 /8 - 1  3 /4)
                                                                                                Weitere Ausführungen auf Anfrage
                                                                                              Further designs upon request
           Zubehör
          Accessories

                          Schnellwechsel-Einsätze Typenreihe EM
                          Quick-change adapters EM series   755 - 778


                          Adaptionsschäfte         780
                          Adapter shanks

























          690                                                                          Bestell-Beispiel  · Ordering example: F3300G24
