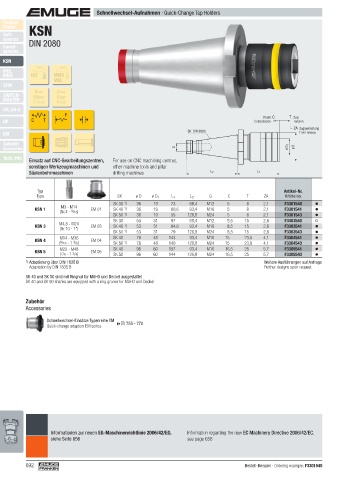

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
Finder KSN
Soft-
synchro
Speed- DIN 2080
synchro
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
F Druck C T Zug
HF C T Compression Tension
ZA Zugausrastung
SK DIN 2080 Front release
EM
Zubehör
Accessories G ø D 1 ø D
Tech. Info
Einsatz auf CNC-Bearbeitungszentren, For use on CNC machining centres,
sonstigen Werkzeugmaschinen und other machine tools and pillar
Säulenbohrmaschinen drilling machines L 2 L 1

Typ Artikel-Nr.
Type SK ø D ø D 1 L 1 L 2 G C T ZA Article no.
SK 30 1) 36 19 73 68,4 M12 5 8 2,1 F3301540
M3 - M14
KSN 1 (Nr.4 - 9 /16) EM 01 SK 40 1) 36 19 60,6 93,4 M16 5 8 2,1 F3301541
SK 50 1) 36 19 55 126,8 M24 5 8 2,1 F3301543
SK 30 53 31 97 68,4 M12 8,5 15 2,8 F3303540
M4,5 - M24
KSN 3 EM 03 SK 40 1) 53 31 84,6 93,4 M16 8,5 15 2,8 F3303541
(Nr.10 - 1")
SK 50 1) 53 31 79 126,8 M24 8,5 15 2,8 F3303543
M14 - M36 SK 40 78 48 143 93,4 M16 15 23,5 4,1 F3304541
KSN 4 EM 04
( 9 /16 - 1 3 /8) SK 50 1) 78 48 140 126,8 M24 15 23,5 4,1 F3304543
M22 - M48 SK 40 96 60 157 93,4 M16 16,5 25 5,7 F3305541
KSN 5 EM 05
( 7 /8 - 1 3 /4) SK 50 96 60 144 126,8 M24 16,5 25 5,7 F3305543
1) Adaptierung über DIN 1835 B Weitere Ausführungen auf Anfrage
Adaptation by DIN 1835 B Further designs upon request
SK 40 und SK 50 sind mit Ringnut für MAHO und Deckel ausgestattet
SK 40 and SK 50 shanks are equipped with a ring groove for MAHO and Deckel

Zubehör
Accessories

Schnellwechsel-Einsätze Typenreihe EM  755 - 778
Quick-change adapters EM series

Informationen zur neuen EG-Maschinenrichtlinie 2006/42/EG, Information regarding the new EC Machinery Directive 2006/42/EC,
siehe Seite 656 see page 656

692 Bestell-Beispiel · Ordering example: F3301540
