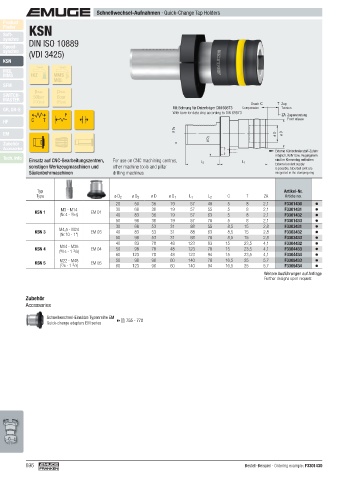

P. 696

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
  Product
  Finder   KSN
  Soft-
  synchro
  Speed-   DIN ISO 10889
  synchro
           (VDI 3425)
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)                                                           Druck C  T  Zug
  GR, GR-S                                                    Mit Bohrung für Datenträger DIN 69873  Compression  Tension
                        F                                     With bore for data chip according to DIN 69873  ZA  Zugausrastung
  HF        C   T                                                                                     Front release
                                                              ø D 2
  EM                                                                                              ø D 1  ø D
                                                                          ø D 3
  Zubehör
    Accessories
                                                                                                  Externe Kühlschmierstoff-Zufuhr
                                                                                                  möglich, Rohr bzw. Kugelgelenk
  Tech. Info
           Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,   L 2  L 1    sind im Klemmring enthalten
           sonstigen Werkzeugmaschinen und   other machine tools  and pillar                      External coolant supply
                                                                                                  is possible, tube/ball joint are
           Säulenbohrmaschinen           drilling machines                                        integrated in the clamping ring
              Typ                                                                                     Artikel-Nr.
              Type                       ø D  2  ø D  3  ø D  ø D  1  L  1  L  2  C     T     ZA        Article no.
                                          20    50    36     19     57    40     5      8     2,1    F3301430
                      M3 - M14            30    68    36     19     57    55     5      8     2,1    F3301431
             KSN 1               EM 01
                      (Nr.4 -  9 /16)     40    83    36     19     57    63     5      8     2,1    F3301432
                                          50    98    36     19     57    78     5      8     2,1    F3301433
                                          30    68    53     31     88    55     8,5   15     2,8    F3303431
                      M4,5 - M24
             KSN 3               EM 03    40    83    53     31     88    63     8,5   15     2,8    F3303432
                      (Nr.10 - 1")
                                          50    98    53     31     88    78     8,5   15     2,8    F3303433
                                          40    83    78     48    123    63    15     23,5   4,1    F3304432
                      M14 - M36
             KSN 4               EM 04    50    98    78     48    123    78    15     23,5   4,1    F3304433
                      ( 9 /16 - 1  3 /8)
                                          60    123   78     48    123    94    15     23,5   4,1    F3304434
                      M22 - M48           50    98    96     60    140    78    16,5   25     5,7    F3305433
             KSN 5               EM 05
                      ( 7 /8 - 1  3 /4)   60    123   96     60    140    94    16,5   25     5,7    F3305434
                                                                                                Weitere Ausführungen auf Anfrage
                                                                                              Further designs upon request
           Zubehör
          Accessories

                 Schnellwechsel-Einsätze Typenreihe EM
                 Quick-change adapters EM series   755 - 778





























          696                                                                          Bestell-Beispiel  · Ordering example: F3301430
