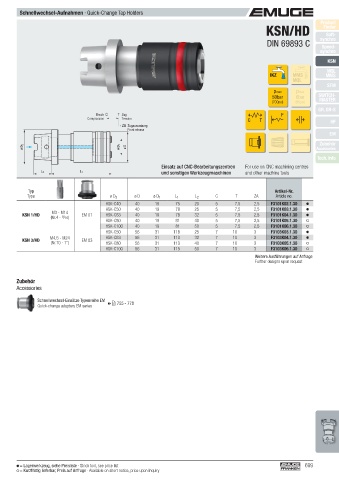

P. 699

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                              KSN/HD               Finder
                                                                                                                    Soft-
                                                                                               DIN 69893 C       synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                   Druck C  T  Zug                                                  F
                                Compression  Tension                                    C   T                        HF
                                            ZA  Zugausrastung
                                              Front release
                                                                                                                     EM
                                                                                                                 Zubehör
         ø D 2                             ø D 1  ø D                                                              Accessories
                                                                                                                 Tech. Info
                                                          Einsatz auf CNC-Bearbeitungszentren         For use on CNC machining centres
                                                          und sonstigen Werkzeugmaschinen    and other machine tools
               L 2           L 1

           Typ                                                                                     Artikel-Nr.
           Type                         ø D  2  ø D    ø D  1  L  1  L  2    C      T     ZA         Article no.
                                      HSK-C40   40     19      75    20      5      7,5   2,5   F3101K02.1.30
                                      HSK-C50   40     19      78    25      5      7,5   2,5   F3101K03.1.30
                   M3 - M14
         KSN 1/HD  (Nr.4 -  9 /16)  EM 01  HSK-C63  40  19     78    32      5      7,5   2,5   F3101K04.1.30
                                      HSK-C80   40     19      81    40      5      7,5   2,5   F3101K05.1.30
                                      HSK-C100  40     19      81    50      5      7,5   2,5   F3101K06.1.30
                                      HSK-C50   56     31     118    25      7     10     3     F3103K03.1.30
                   M4,5 - M24         HSK-C63   56     31     110    32      7     10     3     F3103K04.1.30
         KSN 3/HD             EM 03
                   (Nr.10 - 1")       HSK-C80   56     31     113    40      7     10     3     F3103K05.1.30
                                      HSK-C100  56     31     115    50      7     10     3     F3103K06.1.30
                                                                                             Weitere Ausführungen auf Anfrage
                                                                                           Further designs upon request


        Zubehör
       Accessories

              Schnellwechsel-Einsätze Typenreihe EM   755 - 778
              Quick-change adapters EM series


































         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    699
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
