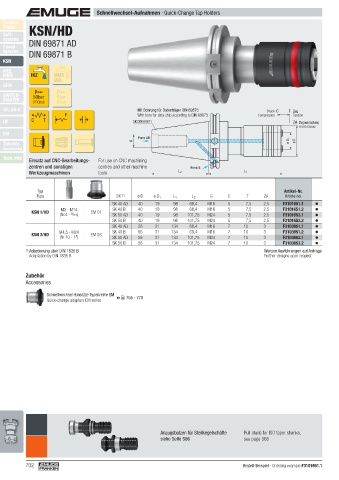

P. 702

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
  Product
  Finder   KSN/HD
  Soft-
  synchro
  Speed-   DIN 69871 AD
  synchro
           DIN 69871 B
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S                                       Mit Bohrung für Datenträger DIN 69873         Druck C  T  Zug
                        F                        With bore for data chip according to DIN 69873  Compression  Tension
  HF        C   T                               SK DIN 69871                                            ZA  Zugausrastung
                                                                                                          Front release
  EM
                                                  Form AD
  Zubehör                                      G                                                       ø D 1  ø D
    Accessories
  Tech. Info
           Einsatz auf CNC-Bearbeitungs-        For use on CNC machining
           zentren und sonstigen    centres  and other machine      Form B
           Werkzeugmaschinen        tools                       L 2                    L 1


              Typ                                                                                     Artikel-Nr.
              Type                        SK  1)  ø D  ø D  1  L  1  L  2  G     C      T     ZA         Article no.
                                         SK 40 AD  40  19     98    68,4  M16    5     7,5    2,5   F3101651.1
                      M3 - M14           SK 40 B  40   19     98    68,4  M16    5     7,5    2,5   F3101651.2
            KSN 1/HD  (Nr.4 -  9 /16)  EM 01  SK 50 AD  40  19  98  101,75  M24  5     7,5    2,5   F3101653.1
                                         SK 50 B  40   19     98   101,75  M24   5     7,5    2,5   F3101653.2
                                         SK 40 AD  56  31    134    68,4  M16    7     10     3     F3103651.1
                      M4,5 - M24         SK 40 B  56   31    134    68,4  M16    7     10     3     F3103651.2
            KSN 3/HD             EM 03
                      (Nr.10 - 1")       SK 50 AD  56  31    134   101,75  M24   7     10     3     F3103653.1
                                         SK 50 B  56   31    134   101,75  M24   7     10     3     F3103653.2
          1)    Adaptierung über DIN 1835 B                                                     Weitere Ausführungen auf Anfrage
             Adaptation by DIN 1835 B                                                         Further designs upon request


           Zubehör
          Accessories

                 Schnellwechsel-Einsätze Typenreihe EM   755 - 778
                 Quick-change adapters EM series



























                                                         Anzugsbolzen für Steilkegelschäfte   Pull studs for ISO taper shanks,
                                                         siehe Seite 566               see page 566



          702                                                                         Bestell-Beispiel  · Ordering example:F3101651.1
