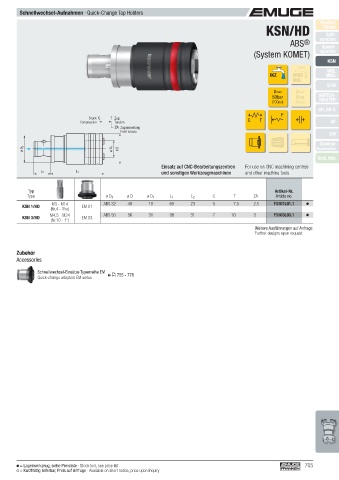

P. 705

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                              KSN/HD               Finder
                                                                                                                    Soft-
                                                                                                       ABS  ®    synchro
                                                                                                                  Speed-
                                                                                          (System KOMET)         synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                                                                                    F
                                Druck C  T  Zug                                         C   T
                             Compression  Tension                                                                    HF
                                         ZA  Zugausrastung
                                           Front release
                                                                                                                     EM
                                                                                                                 Zubehör
         ø D 2                          ø D 1  ø D                                                                 Accessories
                                                                                                                 Tech. Info
                                                          Einsatz auf CNC-Bearbeitungszentren         For use on CNC machining centres
                                                          und sonstigen Werkzeugmaschinen    and other machine tools
               L 2          L 1

           Typ                                                                                     Artikel-Nr.
           Type                       ø D  2  ø D    ø D  1  L  1   L  2    C      T      ZA         Article no.
                   M3 - M14          ABS 32   40     19      69     23      5      7,5    2,5    F3101L01.1
         KSN 1/HD             EM 01
                   (Nr.4 -  9 /16)
                   M4,5 - M24        ABS 50   56     31      98     31      7     10      3      F3103L03.1
         KSN 3/HD             EM 03
                   (Nr.10 - 1")
                                                                                             Weitere Ausführungen auf Anfrage
                                                                                           Further designs upon request


        Zubehör
       Accessories

              Schnellwechsel-Einsätze Typenreihe EM   755 - 778
              Quick-change adapters EM series








































         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    705
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
