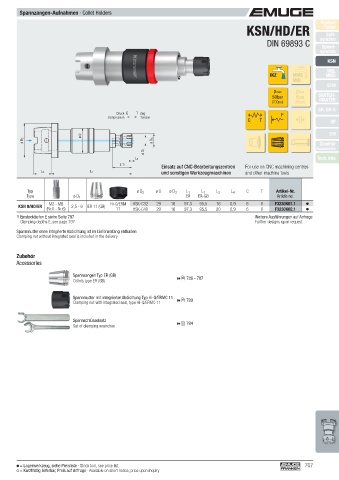

P. 707

Spannzangen-Aufnahmen ·   Collet Holders
                                                                                                                 Product
                                                                                       KSN/HD/ER                   Finder
                                                                                                                    Soft-
                                                                                               DIN 69893 C       synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                          Druck C  T  Zug                                           F
                                       Compression  Tension
                                                                                        C   T                        HF

                              ø D                                                                                    EM
         ø D 2                                         ø D 3                                                     Zubehör
                                                                                                                   Accessories
                                                    ø D 1
                                                L 4                                                              Tech. Info
                                           E  1)          Einsatz auf CNC-Bearbeitungszentren         For use on CNC machining centres
                                                          und sonstigen Werkzeugmaschinen    and other machine tools
               L 2               L 1

           Typ                                   ø D  2  ø D  ø D  3  L  1  L  1  L  2  L  4  C  T   Artikel-Nr.
          Type             ø D  1                                 ER   ER-GB                         Article no.
                  M2 - M8               Hi-Q/ERM  HSK-C32  29  16  97,3  95,5  16  0,9  6    6    F3230K01.1
       KSN 0/HD/ER  (Nr.0 - Nr.6)  2,5 - 6  ER 11 (GB)  11  HSK-C40  29  16  97,3  95,5  20  0,9  6  6  F3230K02.1
       1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
          Clamping depths E, see page 797                                                  Further designs upon request
         Spannmutter ohne integrierte Abdichtung ist im Lieferumfang enthalten
       Clamping nut without integrated seal is included in the delivery



        Zubehör
       Accessories

                           Spannzangen Typ ER (GB)              786 - 787
                           Collets type ER (GB)


                           Spannmutter mit integrierter Abdichtung Typ Hi-Q/ERMC 11
                           Clamping nut with integrated seal, type Hi-Q/ERMC 11   790


                           Spannschlüsselsatz                   794
                           Set of clamping wrenches





























         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    707
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
