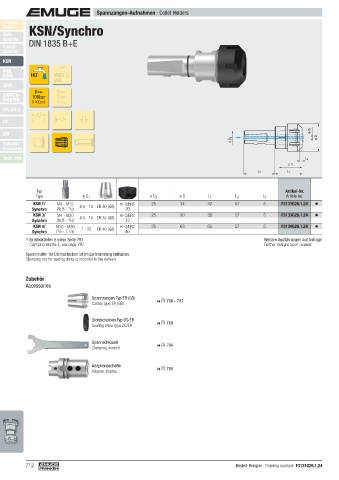

P. 712

Spannzangen-Aufnahmen ·   Collet Holders
  Product
  Finder   KSN/Synchro
  Soft-
  synchro
  Speed-   DIN 1835 B+E
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-   100bar   6bar
  MASTER    (1400psi)  (85psi)
  GR, GR-S
                        F
  HF        C   T
                                                                                                              ø D 1
  EM
                                                                                  ø D 2                         ø D
  Zubehör
    Accessories
  Tech. Info                                                                                                L 4
                                                                                                      E  1)
                                                                                            L 2       L 1


              Typ                                                                                     Artikel-Nr.
              Type            ø D  1                  ø D  2    ø D       L  1      L  2     L  4        Article no.
             KSN 1/  M4 - M12  4,5 - 10 ER 20 (GB)  Hi-Q/ERC  25  34      42        57        5     F3131G26.1.24
            Synchro  (Nr.8 -  1 /2)          20
             KSN 3/  M4 - M20  4,5 - 16 ER 32 (GB)  Hi-Q/ERC  25  50      56        57        5     F3133G26.1.24
            Synchro  (Nr.8 -  3 /4)          32
             KSN 4/  M10 - M30  7 - 22  ER 40 (GB)  Hi-Q/ERC  25  63      65        57        5     F3134G26.1.24
            Synchro  ( 3 /8 - 1  1 /4)       40
          1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
             Clamping depths E, see page 797                                                  Further designs upon request
          Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
            Clamping nut for sealing disks is included in the delivery


           Zubehör
          Accessories

                                 Spannzangen Typ ER (GB)
                                 Collets type ER (GB)    786 - 787


                                 Dichtscheiben Typ DS/ER    789
                                 Sealing disks type DS/ER

                                 Spannschlüssel
                                 Clamping wrench         794


                                 Adaptionsschäfte
                                 Adapter shanks          780


















          712                                                                       Bestell-Beispiel  · Ordering example: F3131G26.1.24
