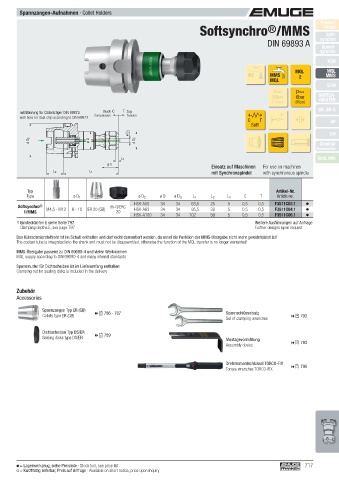

Page 717 - EMUGE

Spannzangen-Aufnahmen · Collet Holders
Product
®
Softsynchro /MMS Finder
Soft-
DIN 69893 A synchro
Speed-
synchro
KSN
MQL MQL
IKZ MMS 2 MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
(700psi) (85psi) MASTER
Druck C
mit Bohrung für Datenträger DIN 69873 Compression T Zug F GR, GR-S
Tension
with bore for data chip according to DIN 69873
C T HF
Soft
ø D 1 EM
ø D 2 ø D ø D 3 Zubehör
Accessories
L 4 Tech. Info
E 1) Einsatz auf Maschinen For use on machines
mit Synchronspindel with synchronous spindle
L 2 L 1

Typ Artikel-Nr.
Type ø D 1 ø D 2 ø D ø D 3 L 1 L 2 L 4 C T Article no.
HSK-A50 34 34 93,5 25 5 0,5 0,5 F3511C03.1
Softsynchro ® M4,5 - M12 6 - 10 ER 20 (GB) Hi-Q/ERC HSK-A63 34 34 95,5 32 5 0,5 0,5
1/MMS 20 F3511C04.1
HSK-A100 34 34 102 50 5 0,5 0,5 F3511C06.1
1) Einstecktiefen E siehe Seite 797 Weitere Ausführungen auf Anfrage
Clamping depths E, see page 797 Further designs upon request
Das Kühlschmierstoffrohr ist im Schaft enthalten und darf nicht demontiert werden, da sonst die Funktion der MMS-Übergabe nicht mehr gewährleistet ist!
The coolant tube is integrated into the shank and must not be disassembled, otherwise the function of the MQL transfer is no longer warranted!

MMS-Übergabe passend zu DIN 69090-4 und vielen Werknormen
MQL supply according to DIN 69090-4 and many internal standards
Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
Clamping nut for sealing disks is included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787 Spannschlüsselsatz
Collets type ER (GB)  793
Set of clamping wrenches
Dichtscheiben Typ DS/ER
Sealing disks type DS/ER  789
Montagevorrichtung  793
Assembly device

Drehmomentschlüssel TORCO-FIX
Torque wrenches TORCO-FIX  795

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 717
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
