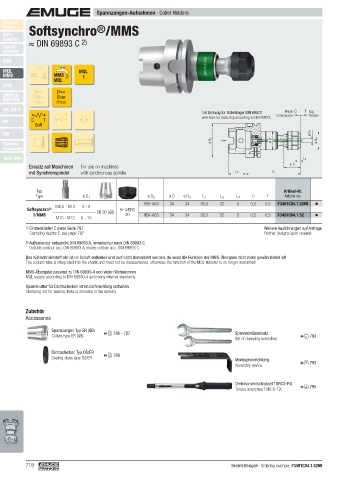

Page 718 - EMUGE

Spannzangen-Aufnahmen · Collet Holders
Product
®
Finder Softsynchro /MMS
Soft-
synchro 2)
Speed- ≈ DIN 69893 C
synchro
KSN
MQL MQL
MMS IKZ MMS 1
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S Druck C T Zug
F mit Bohrung für Datenträger DIN 69873 Compression Tension
with bore for data chip according to DIN 69873
HF C T
Soft
EM ø D 1
ø D 2 ø D ø D 3
Zubehör
Accessories
Tech. Info L 4
Einsatz auf Maschinen For use on machines E 1)
mit Synchronspindel with synchronous spindle L 2 L 1

Typ Artikel-Nr.
Type ø D 1 ø D 2 ø D ø D 3 L 1 L 2 L 4 C T Article no.
HSK-A63 34 34 95,5 32 5 0,5 0,5 F3491C04.1.5268
M4,5 - M10 6 - 8
Softsynchro ® ER 20 (GB) Hi-Q/ERC
1/MMS 20 HSK-A63 34 34 95,5 32 5 0,5 0,5 F3491C04.1.52
M10 - M12 9 - 10
1) Einstecktiefen E siehe Seite 797 Weitere Ausführungen auf Anfrage
Clamping depths E, see page 797 Further designs upon request
2) Außenkontur entspricht DIN 69893 A, Innenkontur nach DIN 69893 C
Outside contour acc. DIN 69893 A, inside contour acc. DIN 69893 C
Das Kühlschmierstoffrohr ist im Schaft enthalten und darf nicht demontiert werden, da sonst die Funktion der MMS-Übergabe nicht mehr gewährleistet ist!
The coolant tube is integrated into the shank and must not be disassembled, otherwise the function of the MQL transfer is no longer warranted!
MMS-Übergabe passend zu DIN 69090-4 und vielen Werknormen
MQL supply according to DIN 69090-4 and many internal standards
Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
Clamping nut for sealing disks is included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB) Spannschlüsselsatz
Collets type ER (GB)  786 - 787  793
Set of clamping wrenches

Dichtscheiben Typ DS/ER  789
Sealing disks type DS/ER Montagevorrichtung
 793
Assembly device

Drehmomentschlüssel TORCO-FIX  795
Torque wrenches TORCO-FIX

718 Bestell-Beispiel · Ordering example: F3491C04.1.5268
