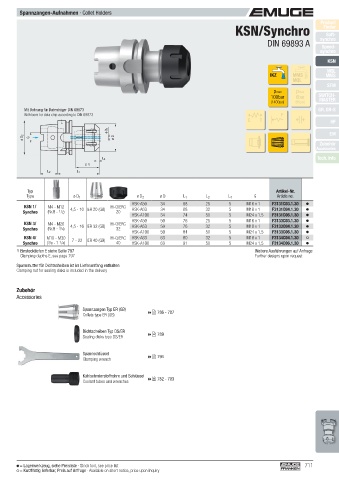

P. 711

Spannzangen-Aufnahmen ·   Collet Holders
                                                                                                                 Product
                                                                                 KSN/Synchro                       Finder
                                                                                                                    Soft-
                                                                                               DIN 69893 A       synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                100bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (1400psi)     (85psi)
          Mit Bohrung für Datenträger DIN 69873                                                                   GR, GR-S
          With bore for data chip according to DIN 69873                                            F
                                                                                        C   T                        HF

                                       ø D 1                                                                         EM
         ø D 2  G                        ø D
                                                                                                                 Zubehör
                                                                                                                   Accessories
                                     L 4                                                                         Tech. Info
                               E  1)
                  L 2       L 1


           Typ                                                                                     Artikel-Nr.
          Type             ø D  1                ø D  2  ø D     L  1    L  2    L  4     G          Article no.
                                               HSK-A50   34      68      25      5      M16 x 1  F3131C03.1.30
         KSN 1/   M4 - M12  4,5 - 10 ER 20 (GB)  Hi-Q/ERC  HSK-A63  34  68  32   5      M18 x 1
         Synchro  (Nr.8 -  1 /2)          20                                                     F3131C04.1.30
                                               HSK-A100  34      74      50      5      M24 x 1,5  F3131C06.1.30
                                               HSK-A50   50      76      25      5      M16 x 1  F3133C03.1.30
         KSN 3/   M4 - M20  4,5 - 16 ER 32 (GB)  Hi-Q/ERC  HSK-A63  50  76  32   5      M18 x 1
         Synchro  (Nr.8 -  3 /4)          32                                                     F3133C04.1.30
                                               HSK-A100  50      84      50      5      M24 x 1,5  F3133C06.1.30
         KSN 4/  M10 - M30              Hi-Q/ERC  HSK-A63  63    80      32      5      M18 x 1  F3134C04.1.30
         Synchro  ( 3 /8 - 1  1 /4)  7 - 22  ER 40 (GB)  40  HSK-A100  63  91  50  5    M24 x 1,5  F3134C06.1.30
       1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
          Clamping depths E, see page 797                                                  Further designs upon request
       Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
         Clamping nut for sealing disks is included in the delivery


        Zubehör
       Accessories

                              Spannzangen Typ ER (GB)
                              Collets type ER (GB)    786 - 787


                              Dichtscheiben Typ DS/ER    789
                              Sealing disks type DS/ER


                              Spannschlüssel          794
                              Clamping wrench


                                Kühlschmierstoffrohre und Schlüssel
                                Coolant tubes and wrenches   782 - 783

















         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    711
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
