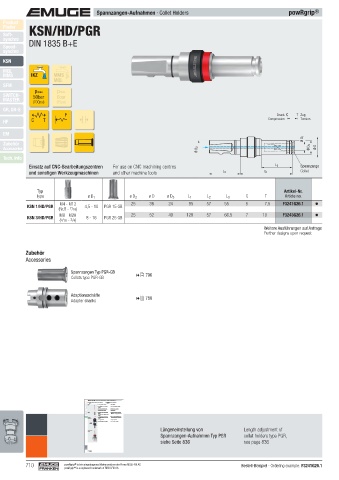

Page 710 - EMUGE

Spannzangen-Aufnahmen · Collet Holders powRgrip ®
Product
Finder KSN/HD/PGR
Soft-
synchro
Speed- DIN 1835 B+E
synchro
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
F Druck C T Zug
HF C T Compression Tension

EM
Ø D 1
Zubehör
Accessories Ø D 2 Ø D 3 Ø D
Tech. Info
Einsatz auf CNC-Bearbeitungszentren For use on CNC machining centres L 3 Spannzange
und sonstigen Werkzeugmaschinen and other machine tools L 2 L 1 Collet

Typ Artikel-Nr.
Type ø D 1 ø D 2 ø D ø D 3 L 1 L 2 L 3 C T Article no.
M4 - M12 25 38 24 95 57 55 5 7,5 F3241G26.1
KSN 1/HD/PGR 4,5 - 10 PGR 15 GB
(Nr.8 - 7 /16)
M8 - M20 25 52 40 128 57 66,5 7 10 F3243G26.1
KSN 3/HD/PGR 8 - 16 PGR 25 GB
( 5 /16 - 3 /4)
Weitere Ausführungen auf Anfrage
Further designs upon request

Zubehör
Accessories

Spannzangen Typ PGR-GB  796
Collets type PGR-GB

Adaptionsschäfte
Adapter shanks  780

Aufnahmen und Gewindeschneidapparate · Tap Holders and Tapping Attachments
Product
Finder 7.12 Längeneinstellung von Spannzangen-Aufnahmen 7.12 Length adjustment of collet holders
Soft- Typ PGR type PGR
synchro
Speed- synchro Werkzeug Tool 1. Spannzangen-Aufnahme aufnehmen 1. Pick up collet holder
KSN 2. Voreinstellgerät in Spannzangen-Aufnahme 2. Insert pre-adjustment tool in the collet holder
MQL
MMS einsetzen
SFM 3. Spannzange in Voreinstellgerät schieben 3. Insert collet into pre-adjustment tool
SWITCH-
MASTER 4. 4. Werkzeug in Spannzange einsetzen 4. Insert tool into collet
GR, GR-S Spannzange
HF Collet 5. Werkzeuglänge durch Drehen am Verstellrad 5. Adjust tool length by turning the adjusting wheel
einstellen Attention:
EM Achtung: Min./max. Einspannlänge für Werkzeugschäfte Observe min./max. clamping length for tool shanks
beachten
Zubehör
Accessories 3.
Tech. Info 6. Gesamtlänge messen, 100 mm von der mit 6. Measure overall length, deduct 100 mm from the
overall length measured with pre-adjustment tool
Voreinstellgerät Voreinstellgerät gemessenen Gesamtlänge
Pre-adjustment tool abziehen
7. Voreinstellgerät entfernen 7. Remove pre-adjustment tool
100 mm 8. Werkzeug mittels Spanneinheit einpressen 8. Press in tool using the clamping unit
Verstellrad
Adjusting wheel
2. Längeneinstellung von Length adjustment of
Spannzangen-Aufnahme
Collet holder
Spannzangen-Aufnahmen Typ PGR collet holders type PGR,
siehe Seite 836 see page 836
836
710 powRgrip ® ist ein eingetragenes Markenzeichen der Firma REGO-FIX AG Bestell-Beispiel · Ordering example: F3241G26.1
powRgrip ® is a registered trademark of REGO-FIX AG
