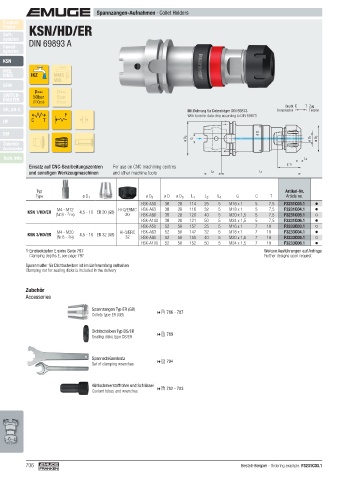

P. 706

Spannzangen-Aufnahmen ·   Collet Holders
  Product
  Finder   KSN/HD/ER
  Soft-
  synchro
  Speed-   DIN 69893 A
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
                                                                                                     Druck C  T  Zug
  GR, GR-S                                                         Mit Bohrung für Datenträger DIN 69873  Compression  Tension
                        F                                          With bore for data chip according to DIN 69873
  HF        C   T

  EM                                                                                        ø D
                                                                  ø D 2  G                                    ø D 1  ø D 3
  Zubehör
    Accessories
  Tech. Info                                                                                                L 4
           Einsatz auf CNC-Bearbeitungszentren         For use on CNC machining centres               E  1)
           und sonstigen Werkzeugmaschinen    and other machine tools      L 2              L 1


              Typ                                                                                     Artikel-Nr.
              Type            ø D  1                ø D  2  ø D  ø D  3  L  1  L  2  L  4  G  C  T        Article no.
                                                   HSK-A50  38  28  114  25   5   M16 x 1  5   7,5   F3231C03.1
                     M4 - M12              Hi-Q/ERMC  HSK-A63  38  28  116  32  5  M18 x 1  5  7,5   F3231C04.1
           KSN 1/HD/ER  (Nr.8 -  7 /16)  4,5 - 10 ER 20 (GB)  20  HSK-A80  38  28  120  40  5  M20 x 1,5  5  7,5  F3231C05.1
                                                   HSK-A100  38  28  121  50  5   M24 x 1,5  5  7,5  F3231C06.1
                                                   HSK-A50  52  50  157  25   5   M16 x 1  7   10    F3233C03.1
                     M4 - M20              Hi-Q/ERC  HSK-A63  52  50  147  32  5  M18 x 1  7   10    F3233C04.1
           KSN 3/HD/ER       4,5 - 16 ER 32 (GB)
                     (Nr.8 -  3 /4)          32    HSK-A80  52  50  150  40   5   M20 x 1,5  7  10   F3233C05.1
                                                   HSK-A100  52  50  152  50  5   M24 x 1,5  7  10   F3233C06.1
          1)   Einstecktiefen E siehe Seite 797                                                 Weitere Ausführungen auf Anfrage
             Clamping depths E, see page 797                                                  Further designs upon request
          Spannmutter für Dichtscheiben ist im Lieferumfang enthalten
            Clamping nut for sealing disks is included in the delivery


           Zubehör
          Accessories

                                 Spannzangen Typ ER (GB)
                                 Collets type ER (GB)    786 - 787


                                 Dichtscheiben Typ DS/ER    789
                                 Sealing disks type DS/ER



                                 Spannschlüsselsatz
                                 Set of clamping wrenches   794



                                   Kühlschmierstoffrohre und Schlüssel    782 - 783
                                   Coolant tubes and wrenches














          706                                                                         Bestell-Beispiel  · Ordering example: F3231C03.1
