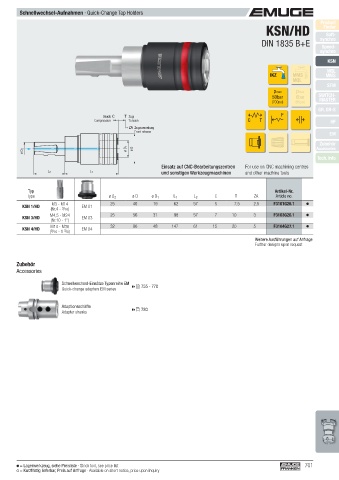

P. 701

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                              KSN/HD               Finder
                                                                                                                    Soft-
                                                                                             DIN 1835 B+E        synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                     Druck C  T  Zug                                                F
                                  Compression  Tension                                  C   T                        HF
                                              ZA  Zugausrastung
                                                Front release
                                                                                                                     EM
                                                                                                                 Zubehör
         ø D 2                               ø D 1  ø D                                                            Accessories
                                                                                                                 Tech. Info
                                                          Einsatz auf CNC-Bearbeitungszentren         For use on CNC machining centres
                                                          und sonstigen Werkzeugmaschinen    and other machine tools
                  L 2            L 1

           Typ                                                                                     Artikel-Nr.
           Type                        ø D  2   ø D   ø D  1  L  1   L  2   C       T     ZA         Article no.
                   M3 - M14             25      40     19     62     57     5      7,5    2,5    F3101G26.1
         KSN 1/HD             EM 01
                   (Nr.4 -  9 /16)
                   M4,5 - M24           25      56     31     98     57     7      10     3      F3103G26.1
         KSN 3/HD             EM 03
                   (Nr.10 - 1")
                   M14 - M36            32      80     48    147     61     15     20     5      F3104G27.1
         KSN 4/HD             EM 04
                   ( 9 /16 - 1  3 /8)
                                                                                             Weitere Ausführungen auf Anfrage
                                                                                           Further designs upon request

        Zubehör
       Accessories

                       Schnellwechsel-Einsätze Typenreihe EM   755 - 778
                       Quick-change adapters EM series


                       Adaptionsschäfte
                       Adapter shanks           780
































         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    701
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
