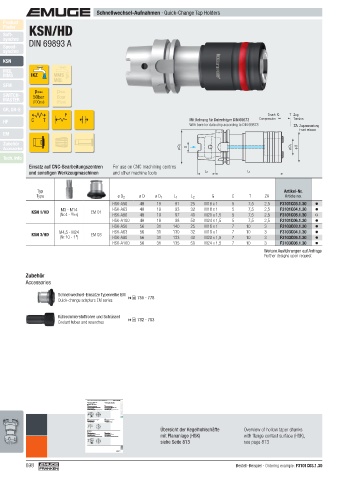

Page 698 - EMUGE

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
Finder KSN/HD
Soft-
synchro
Speed- DIN 69893 A
synchro
KSN
MQL
MMS IKZ MMS
MQL
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S
F Druck C T Zug
HF C T Mit Bohrung für Datenträger DIN 69873 Compression Tension
With bore for data chip according to DIN 69873 ZA Zugausrastung
Front release
EM
Zubehör
Accessories ø D 2 G ø D 1 ø D
Tech. Info
Einsatz auf CNC-Bearbeitungszentren For use on CNC machining centres
und sonstigen Werkzeugmaschinen and other machine tools L 2 L 1

Typ Artikel-Nr.
Type ø D 2 ø D ø D 1 L 1 L 2 G C T ZA Article no.
HSK-A50 40 19 91 25 M16 x 1 5 7,5 2,5 F3101C03.1.30
M3 - M14 HSK-A63 40 19 93 32 M18 x 1 5 7,5 2,5 F3101C04.1.30
KSN 1/HD (Nr.4 - 9 /16) EM 01 HSK-A80 40 19 97 40 M20 x 1,5 5 7,5 2,5 F3101C05.1.30
HSK-A100 40 19 98 50 M24 x 1,5 5 7,5 2,5 F3101C06.1.30
HSK-A50 56 31 140 25 M16 x 1 7 10 3 F3103C03.1.30
M4,5 - M24 HSK-A63 56 31 130 32 M18 x 1 7 10 3 F3103C04.1.30
KSN 3/HD EM 03
(Nr.10 - 1") HSK-A80 56 31 133 40 M20 x 1,5 7 10 3 F3103C05.1.30
HSK-A100 56 31 135 50 M24 x 1,5 7 10 3 F3103C06.1.30
Weitere Ausführungen auf Anfrage
Further designs upon request

Zubehör
Accessories

Schnellwechsel-Einsätze Typenreihe EM  755 - 778
Quick-change adapters EM series

Kühlschmierstoffrohre und Schlüssel  782 - 783
Coolant tubes and wrenches

Aufnahmen und Gewindeschneidapparate · Tap Holders and Tapping Attachments
Product
7.3 Übersicht der Kegel-Hohlschäfte 7.3 Overview of hollow taper shanks Finder
mit Plananlage (HSK) with fl ange contact surface (HSK) synchro Soft-
DIN 69893-1, ISO 12164-1 synchro Speed-
Form A Form A KSN
• Standardausführung für Bearbeitungszentren • Standard design for machining centres
• Für automatischen Werkzeugwechsel mit Greif- und Indexiernut • For automatic tool change with gripper and indexing groove MQL
• Zentrale Kühlschmierstoff-Zufuhr über Kühlschmierstoffrohr • Central coolant supply by way of coolant tube MMS
• Mitnehmernuten am Kegelende • Drive-key slots at the end of the taper SFM
• Bohrung für Datenträger (DIN 69873) • Bore for data chip (DIN 69873)
• Auch als Form C verwendbar, da Spanneinleitungsbohrung vorhanden • Useable as Form C also, since clamping activation bore is included SWITCH-
MASTER
GR, GR-S
HF
EM
Zubehör
Accessories
Tech. Info
Form C Form C
• Für Sondermaschinen und modulare Werkzeugsysteme • For special machines and modular tool systems
• Für manuellen Werkzeugwechsel • For manual tool change
• Zentrale Kühlschmierstoff-Zufuhr • Central coolant supply
• Mitnehmernuten am Kegelende • Drive-key slots at the end of the taper
Übersicht der Kegelhohlschäfte Overview of hollow taper shanks
ISO 12164-2
Form T Form T
• Für Dreh- und Fräsmaschinen • For turning and milling machines
• Für automatischen Werkzeugwechsel • For automatic tool change
• Zentrale Kühlschmierstoff-Zufuhr über Kühlschmierstoffrohr • Central coolant supply by way of coolant tube
• Eingeengte Mitnehmernuten • Modifi ed drive-key slots mit Plananlage (HSK) with fl ange contact surface (HSK),
• Bohrung für Datenträger (DIN 69873) • Bore for data chip (DIN 69873)
• Auch als Form C verwendbar, da Spanneinleitungsbohrung vorhanden • Useable as Form C also, since clamping activation bore is included
siehe Seite 813 see page 813
813
698 Bestell-Beispiel · Ordering example: F3101C03.1.30
