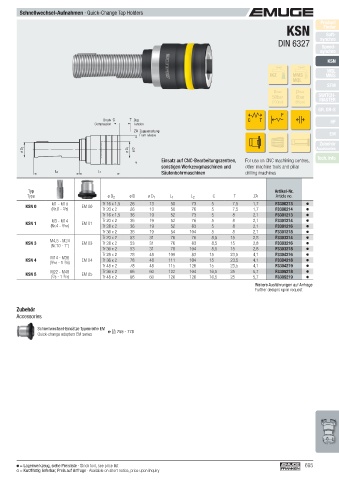

P. 695

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                                      KSN          Finder
                                                                                                                    Soft-
                                                                                                   DIN 6327      synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                                                                                    F
                                     Druck C   T  Zug                                   C   T                        HF
                                  Compression   Tension
                                                ZA  Zugausrastung
                                                  Front release                                                      EM
                                                                                                                 Zubehör
         ø D 2                                ø D 1  ø D                                                           Accessories
                                                          Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,    Tech. Info
                                                          sonstigen Werkzeugmaschinen und   other machine tools  and pillar
                                                          Säulenbohrmaschinen          drilling machines
                    L 2            L 1

           Typ                                                                                     Artikel-Nr.
           Type                        ø D  2  ø D   ø D  1  L  1   L  2    C      T      ZA         Article no.
                   M1 - M10          Tr 16 x 1,5  26  13     50     73     5       7,5    1,7     F3300213
          KSN 0               EM 00
                   (Nr.0 -  3 /8)    Tr 20 x 2  26    13     50     76     5       7,5    1,7     F3300214
                                     Tr 16 x 1,5  36  19     52     73     5       8      2,1     F3301213
                   M3 - M14          Tr 20 x 2  36    19     52     76     5       8      2,1     F3301214
          KSN 1               EM 01
                   (Nr.4 -  9 /16)   Tr 28 x 2  36    19     52     83     5       8      2,1     F3301216
                                     Tr 36 x 2  36    19     54     104    5       8      2,1     F3301218
                                     Tr 20 x 2  53    31     76     76     8,5    15      2,8     F3303214
                   M4,5 - M24
          KSN 3               EM 03  Tr 28 x 2  53    31     76     83     8,5    15      2,8     F3303216
                   (Nr.10 - 1")
                                     Tr 36 x 2  53    31     78     104    8,5    15      2,8     F3303218
                                     Tr 28 x 2  78    48    109     83     15     23,5    4,1     F3304216
                   M14 - M36
          KSN 4               EM 04  Tr 36 x 2  78    48    111     104    15     23,5    4,1     F3304218
                   ( 9 /16 - 1  3 /8)
                                     Tr 48 x 2  78    48    115     126    15     23,5    4,1     F3304219
                   M22 - M48         Tr 36 x 2  96    60    122     104    16,5   25      5,7     F3305218
          KSN 5    ( 7 /8 - 1  3 /4)  EM 05  Tr 48 x 2  96  60  126  126   16,5   25      5,7     F3305219
                                                                                             Weitere Ausführungen auf Anfrage
                                                                                           Further designs upon request
        Zubehör
       Accessories
              Schnellwechsel-Einsätze Typenreihe EM
              Quick-change adapters EM series   755 - 778



























         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    695
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
