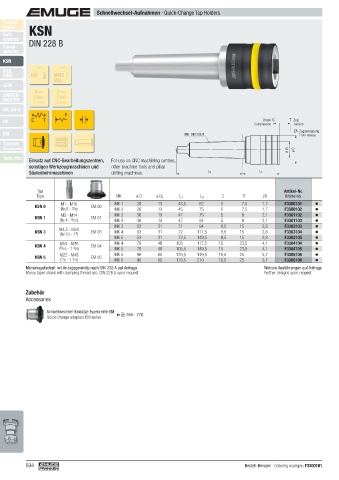

P. 694

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
  Product
  Finder   KSN
  Soft-
  synchro
  Speed-   DIN 228 B
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S
                        F
                                                                                             Druck C
  HF        C   T                                                                         Compression  T  Zug
                                                                                                        Tension
                                                                                                        ZA  Zugausrastung
  EM                                                              MK  DIN 228 B                           Front release
  Zubehör
    Accessories                                                                                       ø D 1  ø D
  Tech. Info
           Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,
           sonstigen Werkzeugmaschinen und   other machine tools  and pillar
           Säulenbohrmaschinen          drilling machines                 L 2               L 1


              Typ                                                                                     Artikel-Nr.
              Type                        MK     ø D    ø D  1  L  1   L  2    C      T      ZA         Article no.
                      M1 - M10           MK 1    26     13      43,5   62      5      7,5    1,7     F3300101
             KSN 0               EM 00
                      (Nr.0 -  3 /8)     MK 2    26     13      45     75      5      7,5    1,7     F3300102
                      M3 - M14           MK 2    36     19      47     75      5      8      2,1     F3301102
             KSN 1               EM 01
                      (Nr.4 -  9 /16)    MK 3    36     19      47     94      5      8      2,1     F3301103
                                         MK 3    53     31      71     94      8,5   15      2,8     F3303103
                      M4,5 - M24
             KSN 3               EM 03   MK 4    53     31      72    117,5    8,5   15      2,8     F3303104
                      (Nr.10 - 1")
                                         MK 5    53     31      72,5  149,5    8,5   15      2,8     F3303105
                      M14 - M36          MK 4    78     48     105    117,5   15     23,5    4,1     F3304104
             KSN 4               EM 04
                      ( 9 /16 - 1  3 /8)  MK 5   78     48     105,5  149,5   15     23,5    4,1     F3304105
                      M22 - M48          MK 5    96     60     116,5  149,5   16,5   25      5,7     F3305105
             KSN 5               EM 05
                      ( 7 /8 - 1  3 /4)  MK 6    96     60     118,5  210     16,5   25      5,7     F3305106
                  Morsekegelschaft mit Anzugsgewinde nach DIN 228 A auf Anfrage                 Weitere Ausführungen auf Anfrage
              Morse taper shank with clamping thread acc. DIN 228 A upon request              Further designs upon request
           Zubehör
          Accessories

                 Schnellwechsel-Einsätze Typenreihe EM
                 Quick-change adapters EM series   755 - 778






























          694                                                                          Bestell-Beispiel  · Ordering example: F3300101
