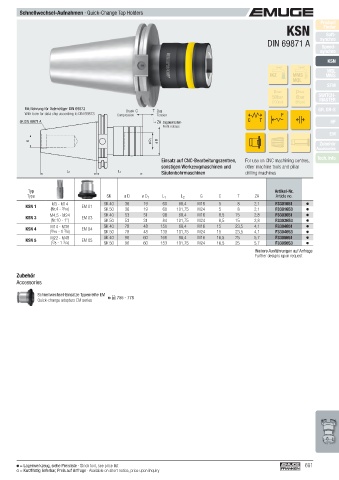

P. 691

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                                      KSN          Finder
                                                                                                                    Soft-
                                                                                               DIN 69871 A       synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
          Mit Bohrung für Datenträger DIN 69873  Druck C  T  Zug                                                  GR, GR-S
          With bore for data chip according to DIN 69873  Compression  Tension                      F
        SK DIN 69871 A                                  ZA  Zugausrastung               C   T                        HF
                                                          Front release
                                                                                                                     EM
           G                                          ø D 1  ø D                                                 Zubehör
                                                                                                                   Accessories
                                                          Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,    Tech. Info
                                                          sonstigen Werkzeugmaschinen und   other machine tools  and pillar
                                                          Säulenbohrmaschinen          drilling machines
                        L 2                L 1

           Typ                                                                                     Artikel-Nr.
           Type                       SK     ø D   ø D  1  L  1  L  2  G      C     T     ZA         Article no.
                   M3 - M14           SK 40  36    19     60    68,4  M16     5     8     2,1     F3301651
          KSN 1               EM 01
                   (Nr.4 -  9 /16)    SK 50  36    19     60   101,75  M24    5     8     2,1     F3301653
                   M4,5 - M24         SK 40  53    31     98    68,4  M16     8,5   15    2,8     F3303651
          KSN 3               EM 03
                   (Nr.10 - 1")       SK 50  53    31     84   101,75  M24    8,5   15    2,8     F3303653
                   M14 - M36          SK 40  78    48    150    68,4  M16    15     23,5  4,1     F3304651
          KSN 4               EM 04
                   ( 9 /16 - 1  3 /8)  SK 50  78   48    139   101,75  M24   15     23,5  4,1     F3304653
                   M22 - M48          SK 40  96    60    166    68,4  M16    16,5   25    5,7     F3305651
          KSN 5               EM 05
                   ( 7 /8 - 1  3 /4)  SK 50  96    60    153   101,75  M24   16,5   25    5,7     F3305653
                                                                                             Weitere Ausführungen auf Anfrage
                                                                                           Further designs upon request

        Zubehör
       Accessories

              Schnellwechsel-Einsätze Typenreihe EM   755 - 778
              Quick-change adapters EM series



































         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    691
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
