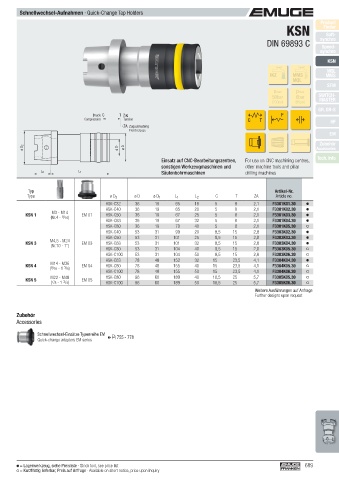

P. 689

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
                                                                                                                 Product
                                                                                                      KSN          Finder
                                                                                                                    Soft-
                                                                                               DIN 69893 C       synchro
                                                                                                                  Speed-
                                                                                                                 synchro
                                                                                                                    KSN
                                                                                                                    MQL
                                                                                                IKZ     MMS        MMS
                                                                                                         MQL
                                                                                                                    SFM
                                                                                                 pmax    pmax
                                                                                                 50bar   6bar    SWITCH-
                                                                                                                 MASTER
                                                                                                 (700psi)     (85psi)
                                                                                                                  GR, GR-S
                                  Druck C  T  Zug                                                   F
                               Compression  Tension                                     C   T                        HF
                                            ZA  Zugausrastung
                                              Front release
                                                                                                                     EM
                                                                                                                 Zubehör
         ø D 2                            ø D 1  ø D                                                               Accessories
                                                          Einsatz auf CNC-Bearbeitungszentren,   For use on CNC machining centres,    Tech. Info
                                                          sonstigen Werkzeugmaschinen und   other machine tools  and pillar
                                                          Säulenbohrmaschinen          drilling machines
               L 2           L 1

           Typ                                                                                     Artikel-Nr.
           Type                         ø D  2  ø D    ø D  1  L  1  L  2    C      T     ZA         Article no.
                                      HSK-C32   36     19      65    16      5      8     2,1    F3301K01.30
                                      HSK-C40   36     19      65    20      5      8     2,1    F3301K02.30
                   M3 - M14
          KSN 1    (Nr.4 -  9 /16)  EM 01  HSK-C50  36  19     67    25      5      8     2,1    F3301K03.30
                                      HSK-C63   36     19      67    32      5      8     2,1    F3301K04.30
                                      HSK-C80   36     19      70    40      5      8     2,1    F3301K05.30
                                      HSK-C40   53     31      99    20      8,5   15     2,8    F3303K02.30
                                      HSK-C50   53     31     101    25      8,5   15     2,8    F3303K03.30
                   M4,5 - M24
          KSN 3               EM 03   HSK-C63   53     31     101    32      8,5   15     2,8    F3303K04.30
                   (Nr.10 - 1")
                                      HSK-C80   53     31     104    40      8,5   15     2,8    F3303K05.30
                                      HSK-C100  53     31     104    50      8,5   15     2,8    F3303K06.30
                                      HSK-C63   78     48     152    32     15     23,5   4,1    F3304K04.30
                   M14 - M36
          KSN 4               EM 04   HSK-C80   78     48     155    40     15     23,5   4,1    F3304K05.30
                   ( 9 /16 - 1  3 /8)
                                      HSK-C100  78     48     155    50     15     23,5   4,1    F3304K06.30
                   M22 - M48          HSK-C80   96     60     189    40     16,5   25     5,7    F3305K05.30
          KSN 5    ( 7 /8 - 1  3 /4)  EM 05  HSK-C100  96  60  189   50     16,5   25     5,7    F3305K06.30
                                                                                             Weitere Ausführungen auf Anfrage
                                                                                           Further designs upon request
        Zubehör
       Accessories

              Schnellwechsel-Einsätze Typenreihe EM
              Quick-change adapters EM series   755 - 778


























         = Lagerwerkzeug, siehe Preisliste  · Stock tool, see price list                                    689
         = Kurzfristig lieferbar, Preis auf Anfrage  · Available on short notice, price upon inquiry
