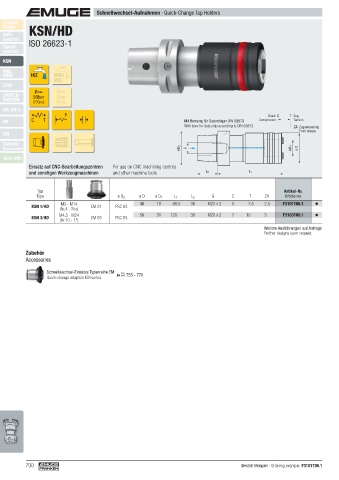

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
  Product
  Finder   KSN/HD
  Soft-
  synchro
  Speed-   ISO 26623-1
  synchro
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S
                        F                                                                      Druck C  T  Zug
  HF        C   T                                                 Mit Bohrung für Datenträger DIN 69873  Compression  Tension
                                                                  With bore for data chip according to DIN 69873  ZA  Zugausrastung
                                                                                                          Front release
  EM
  Zubehör
    Accessories                                                 ø D 2  G                               ø D 1  ø D
  Tech. Info
           Einsatz auf CNC-Bearbeitungszentren         For use on CNC machining centres
           und sonstigen Werkzeugmaschinen    and other machine tools    L 2            L 1


              Typ                                                                                     Artikel-Nr.
              Type                        ø D  2  ø D   ø D  1  L  1  L  2  G     C     T     ZA        Article no.
                      M3 - M14                    40    19    86,5  38    M20 x 2  5    7,5   2,5   F3101T06.1
            KSN 1/HD             EM 01   PSC 63
                      (Nr.4 -  9 /16)
                      M4,5 - M24                  56    31   120    38    M20 x 2  7   10     3     F3103T06.1
            KSN 3/HD             EM 03   PSC 63
                      (Nr.10 - 1")
                                                                                                Weitere Ausführungen auf Anfrage
                                                                                              Further designs upon request


           Zubehör
          Accessories

                 Schnellwechsel-Einsätze Typenreihe EM   755 - 778
                 Quick-change adapters EM series







































          700                                                                         Bestell-Beispiel  · Ordering example: F3101T06.1
