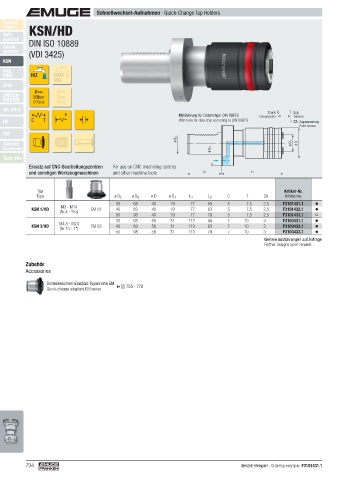

P. 704

Schnellwechsel-Aufnahmen ·  Quick-Change Tap Holders
  Product
  Finder   KSN/HD
  Soft-
  synchro
  Speed-   DIN ISO 10889
  synchro
           (VDI 3425)
  KSN
  MQL
  MMS       IKZ     MMS
                    MQL
  SFM
             pmax    pmax
  SWITCH-    50bar   6bar
  MASTER     (700psi)  (85psi)
  GR, GR-S                                                                                     Druck C  T  Zug
                        F                                       Mit Bohrung für Datenträger DIN 69873  Compression  Tension
  HF        C   T                                               With bore for data chip according to DIN 69873  ZA  Zugausrastung
                                                                                                          Front release
  EM
                                                               ø D 2
  Zubehör                                                                                              ø D 1  ø D
    Accessories                                                            ø D 3
  Tech. Info
           Einsatz auf CNC-Bearbeitungszentren         For use on CNC machining centres
           und sonstigen Werkzeugmaschinen    and other machine tools   L 2              L 1


              Typ                                                                                     Artikel-Nr.
              Type                       ø D  2  ø D  3  ø D  ø D  1  L  1  L  2  C     T     ZA        Article no.
                                          30    68    40     19     77    55     5      7,5   2,5   F3101431.1
                      M3 - M14
            KSN 1/HD  (Nr.4 -  9 /16)  EM 01  40  83  40     19     77    63     5      7,5   2,5   F3101432.1
                                          50    98    40     19     77    78     5      7,5   2,5   F3101433.1
                                          30    68    56     31    113    55     7     10     3     F3103431.1
                      M4,5 - M24
            KSN 3/HD             EM 03    40    83    56     31    113    63     7     10     3     F3103432.1
                      (Nr.10 - 1")
                                          50    98    56     31    113    78     7     10     3     F3103433.1
                                                                                                Weitere Ausführungen auf Anfrage
                                                                                              Further designs upon request

           Zubehör
          Accessories

                 Schnellwechsel-Einsätze Typenreihe EM   755 - 778
                 Quick-change adapters EM series




































          704                                                                         Bestell-Beispiel  · Ordering example: F3101431.1
