Gewindelehren · Thread Gauges
Product

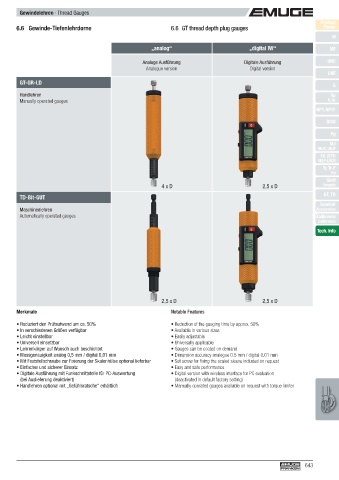

6.6 Gewinde-Tiefenlehrdorne 6.6 GT thread depth plug gauges Finder
M
„analog“ „digital IW“ MF

Analoge Ausführung Digitale Ausführung UNC
Analogue version Digital version
UNF
GT-GR-LD
G
Handlehren Rp
Manually operated gauges R, Rc
NPT, NPTF
BSW

Pg
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F
Rd
Glatt
4 x D 2,5 x D Smooth
GT, TD
TD-Bit-GUT
Zubehör
Maschinenlehren Accessories
Automatically operated gauges Kalibrieren
Calibration
Tech. Info

2,5 x D 2,5 x D

Merkmale Notable Features
• Reduziert den Prüfaufwand um ca. 50% • Reduction of the gauging time by approx. 50%
• In verschiedenen Größen verfügbar • Available in various sizes
• Leicht einstellbar • Easily adjustable
• Universell einsetzbar • Universally applicable
• Lehrenkörper auf Wunsch auch beschichtet • Gauges can be coated on demand
• Messgenauigkeit analog 0,5 mm / digital 0,01 mm • Dimension accuracy analogue 0.5 mm / digital 0.01 mm
• Mit Feststellschraube zur Fixierung der Skalenhülse optional lieferbar • Set screw for fi xing the scaled sleeve included on request
• Einfacher und sicherer Einsatz • Easy and safe performance
• Digitale Ausführung mit Funkschnittstelle für PC-Auswertung • Digital version with wireless interface for PC evaluation
(bei Auslieferung deaktiviert) (deactivated in default factory setting)
• Handlehren optional mit „Gefühlsratsche“ erhältlich • Manually operated gauges available on request with torque limiter

643
