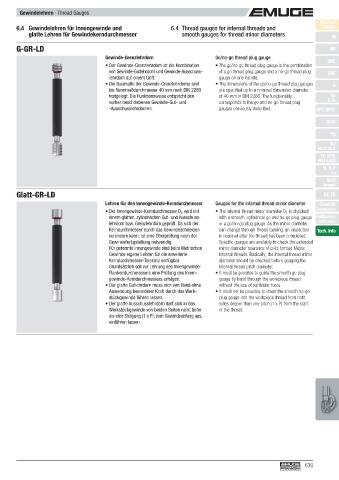

       6.4   Gewindelehren für Innengewinde und              6.4   Thread gauges for internal threads and          Finder
           glatte Lehren für Gewindekerndurchmesser              smooth gauges for thread minor diameters             M

       G-GR-LD                                                                                                       MF
                                      Gewinde-Grenzlehrdorn                  Go/no-go thread plug gauge
                                                                                                                    UNC
                                      •  Der Gewinde-Grenzlehrdorn ist die Kombination   •  The go/no-go thread plug gauge is the combination
                                       von Gewinde-Gutlehrdorn und Gewinde-Ausschuss-  of a go thread plug gauge and a no-go thread plug   UNF
                                       lehrdorn auf einem Griff.              gauge on one handle.
                                      •  Die Baumaße der Gewinde-Grenzlehrdorne sind   •  The dimensions of the go/no-go thread plug gauges   G
                                       bis Nennmaßdurchmesser 40 mm nach DIN 2280   are specifi ed up to a nominal dimension diameter
                                       festgelegt. Die Funktionsweise ent spricht den   of 40 mm in DIN 2280. The functionality   Rp
                                       vorher beschriebenen Gewinde-Gut- und   corresponds to the go and no-go thread plug   R, Rc
                                       -Ausschuss lehrdornen.                 gauges previously described.       NPT, NPTF

                                                                                                                    BSW

                                                                                                                     Pg
                                                                                                                     MJ
                                                                                                                    UNJC, UNJF
                                                                                                                  EG (STI)
                                                                                                                    SELF-LOCK
                                                                                                                   Tr, Tr-F
                                                                                                                     Rd
                                                                                                                    Glatt
                                                                                                                   Smooth
       Glatt-GR-LD                                                                                                 GT, TD
                                      Lehren für den Innengewinde-Kerndurchmesser  Gauges for the internal thread minor diameter   Zubehör
                                      •  Der Innengewinde-Kerndurchmesser D  wird mit   •  The internal thread minor diameter D  is checked      Accessories
                                                                 1
                                                                                                     1
                                       einem glatten, zylindrischen Gut- und Ausschuss-  with a smooth, cylindrical go and no-go plug gauge    Kalibrieren
                                       lehrdorn bzw. Grenzlehrdorn geprüft. Da sich der   or a go/no-go plug gauge. As the minor diameter       Calibration
                                       Kerndurchmesser durch das Gewindeschneiden   can change through thread tapping, an inspection    Tech. Info
                                       verändern kann, ist eine Überprüfung nach der   is required after the thread has been completed.
                                       Gewindefertigstellung notwendig.       Specifi c gauges are available to check the extended
                                       Für geformte Innengewinde sind beim Metrischen   minor diameter tolerance of cold-formed Metric
                                       Gewinde eigene Lehren für die erweiterte   internal threads. Basically, the internal thread minor
                                       Kerndurchmesser-Toleranz verfügbar.    diameter should be checked before gauging the
                                       Grundsätzlich soll vor Lehrung des Innengewinde-  internal thread pitch diameter.
                                       Flankendurchmessers eine Prüfung des Innen-  •  It must be possible to guide the smooth go plug
                                       gewinde-Kerndurchmessers erfolgen.     gauge by hand through the workpiece thread
                                      •  Der glatte Gutlehrdorn muss sich von Hand ohne   without the use of particular force.
                                       Anwendung besonderer Kraft durch das Werk-  •  It must not be possible to insert the smooth no-go
                                       stückgewinde führen lassen.            plug gauge into the workpiece thread from both
                                      •  Der glatte Ausschusslehrdorn darf sich in das   sides deeper than one pitch (1 x P) from the start
                                       Werkstückgewinde von beiden Seiten nicht tiefer   of the thread.
                                       als eine Steigung (1 x P), vom Gewindeanfang aus,
                                       einführen lassen.
