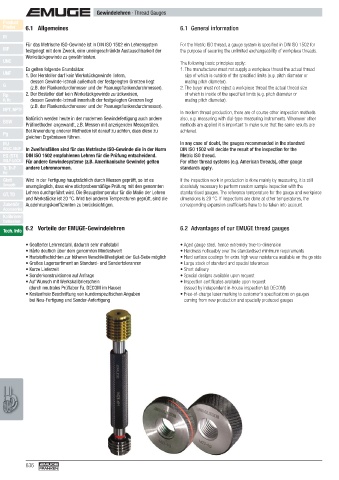

P. 636

Gewindelehren · Thread Gauges
  Product
  Finder  6.1 Allgemeines                                       6.1   General information

  M
          Für das Metrische ISO-Gewinde ist in DIN ISO 1502 ein Lehrensystem   For the Metric ISO thread, a gauge system is specifi ed in DIN ISO 1502 for
  MF      festgelegt mit dem Zweck, eine uneingeschränkte Austauschbarkeit der   the purpose of securing the unlimited exchangeability of workpiece threads.
          Werkstückgewinde zu gewährleisten.
  UNC                                                           The following basic principles apply:
          Es gelten folgende Grundsätze:                        1.  The manufacturer must not supply a workpiece thread the actual thread
  UNF     1.  Der Hersteller darf kein Werkstückgewinde liefern,   size of which is outside of the specifi ed limits (e.g. pitch diameter or
            dessen Gewinde-Istmaß außerhalb der festgelegten Grenzen liegt   mating pitch diameter).
  G         (z.B. der Flanken durchmesser und der Paarungsfl ankendurchmesser).  2.  The buyer must not reject a workpiece thread the actual thread size
  Rp      2.  Der Besteller darf kein Werkstückgewinde zurückweisen,   of which is inside of the specifi ed limits (e.g. pitch diameter or
    R, Rc   dessen Gewinde-Istmaß innerhalb der festgelegten Grenzen liegt   mating pitch diameter).
            (z.B. der Flankendurchmesser und der Paarungsfl ankendurchmesser).
  NPT, NPTF
                                                                In modern thread production, there are of course other inspection methods
          Natürlich werden heute in der modernen Gewindefertigung auch andere   also, e.g. measuring with dial-type measuring instruments. Whenever other
  BSW
          Prüfmethoden angewandt, z.B. Messen mit anzeigenden Messgeräten.   methods are applied it is important to make sure that the same results are
          Bei Anwendung anderer Methoden ist darauf zu achten, dass diese zu   achieved.
  Pg
          gleichen Ergebnissen führen.
  MJ                                                            In any case of doubt, the gauges recommended in the standard
    UNJC, UNJF In Zweifelsfällen sind für das Metrische ISO-Gewinde die in der Norm   DIN ISO 1502 will decide the result of the inspection for the
  EG (STI)  DIN ISO 1502 empfohlenen Lehren für die Prüfung entscheidend.   Metric ISO thread.
    SELF-LOCK  Für andere Gewindesysteme (z.B. Amerikanische Gewinde) gelten   For other thread systems (e.g. American threads), other gauge
  Tr, Tr-F  andere Lehrennormen.                                standards apply.
    Rd
  Glatt   Wird in der Fertigung hauptsächlich durch Messen geprüft, so ist es   If the inspection work in production is done mainly by measuring, it is still
    Smooth  unum gänglich, dass eine stichprobenmäßige Prüfung mit den genormten   absolutely necessary to perform random sample inspection with the
  GT, TD  Lehren durchgeführt wird. Die Bezugstemperatur für die Maße der Lehren   standardised gauges. The reference temperature for the gauge and workpiece
          und Werkstücke ist 20 °C. Wird bei anderen Temperaturen geprüft, sind die   dimensions is 20 °C. If inspections are done at other temperatures, the
  Zubehör  Ausdehnungskoeffi zienten zu berücksichtigen.         corresponding expansion coeffi cients have to be taken into account.
    Accessories
  Kalibrieren
    Calibration
          6.2  Vorteile der EMUGE-Gewindelehren                 6.2  Advantages of our EMUGE thread gauges
  Tech. Info

          •  Gealterter Lehrenstahl, dadurch sehr maßstabil     •  Aged gauge steel, hence extremely true-to-dimension
          •  Härte deutlich über dem genormten Mindestwert      •  Hardness noticeably over the standardised minimum requirements
          •  Hartstoffschichten zur höheren Verschleißfestigkeit der Gut-Seite möglich  •  Hard surface coatings for extra high wear resistance available on the go side
          •  Großes Lagersortiment an Standard- und Sondertoleranzen  •  Large stock of standard and special tolerances
          •  Kurze Lieferzeit                                   •  Short delivery
          •  Sonderkonstruktionen auf Anfrage                   •  Special designs available upon request
          •  Auf Wunsch mit Werkskalibrierschein                •  Inspection certifi cates available upon request
           (durch neutrales Prüfl abor Fa. DECOM im Hause)         (issued by independent in-house inspection lab DECOM)
          •  Kostenfreie Beschriftung von kundenspezifi schen Angaben   •  Free-of-charge laser marking to customer’s specifi cations on gauges
           bei Neu-Fertigung und Sonder-Anfertigung               coming from new production and specially produced gauges


































          636
