P. 637

Gewindelehren · Thread Gauges
                                                                                                                 Product

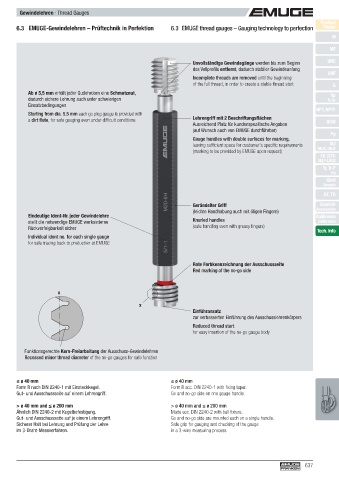

       6.3    EMUGE-Gewindelehren – Prüftechnik in Perfektion  6.3   EMUGE thread gauges – Gauging technology to perfection  Finder
                                                                                                                      M
                                                                                                                     MF

                                                                     Unvollständige Gewindegänge werden bis zum Beginn   UNC
                                                                     des Vollprofi ls entfernt, dadurch stabiler Gewindeanfang
                                                                                                                    UNF
                                                                     Incomplete threads are removed until the beginning
                                                                     of the full thread, in order to create a stable thread start  G
           Ab ø 5,5 mm erhält jeder Gutlehrdorn eine Schmutznut,                                                     Rp
           dadurch sichere Lehrung auch unter schwierigen                                                           R, Rc
           Einsatzbedingungen
                                                                                                                 NPT, NPTF
           Starting from dia. 5.5 mm each go plug gauge is provided with
           a dirt fl ute, for safe gauging even under diffi cult conditions  Lehrengriff mit 2 Beschriftungsfl ächen
                                                                     Ausreichend Platz für kundenspezifi sche Angaben  BSW
                                                                     (auf Wunsch auch von EMUGE durchführbar)
                                                                                                                     Pg
                                                                     Gauge handles with double surfaces for marking,
                                                                     leaving suffi cient space for customer’s specifi c requirements  MJ
                                                                     (marking to be provided by EMUGE upon request)      UNJC, UNJF
                                                                                                                  EG (STI)
                                                                                                                    SELF-LOCK
                                                                                                                   Tr, Tr-F
                                                                                                                     Rd
                                                                                                                    Glatt
                                                                                                                   Smooth
                                                                                                                   GT, TD
                                                                     Gerändelter Griff                           Zubehör
                                                                     (leichte Handhabung auch mit öligen Fingern)     Accessories
           Eindeutige Ident-Nr. jeder Gewindelehre                                                               Kalibrieren
           stellt die notwendige EMUGE werksinterne                  Knurled handles                                Calibration
           Rückverfolgbarkeit sicher                                 (safe handling even with greasy fi ngers)
                                                                                                                 Tech. Info
           Individual ident no. for each single gauge
           for safe tracing back to production at EMUGE


                                                                     Rote Farbkennzeichnung der Ausschussseite
                                                                     Red marking of the no-go side



                     x
                                                  x
                                                                     Einführansatz
                                                                     zur verbesserten Einführung des Ausschusslehrenkörpers
                                                                     Reduced thread start
                                                                     for easy insertion of the no-go gauge body


          Funktionsgerechte Kern-Freiarbeitung der Ausschuss-Gewindelehren
          Recessed minor thread diameter of the no-go gauges for safe function



       ≤ ø 40 mm                                             ≤ ø 40 mm
       Form R nach DIN 2240-1 mit Einsteckkegel.             Form R acc. DIN 2240-1 with fi xing taper.
       Gut- und Ausschussseite auf einem Lehrengriff.        Go and no-go side on one gauge handle.
       > ø 40 mm und ≤ ø 200 mm                              > ø 40 mm and ≤ ø 200 mm
       Ähnlich DIN 2240-2 mit Kugelbefestigung.              Made acc. DIN 2240-2 with ball fi xture.
       Gut- und Ausschussseite auf je einem Lehrengriff.     Go and no-go side are mounted each on a single handle.
       Sicherer Halt bei Lehrung und Prüfung der Lehre       Safe grip for gauging and checking of the gauge
       im 3-Draht-Messverfahren.                             in a 3-wire measuring process.
