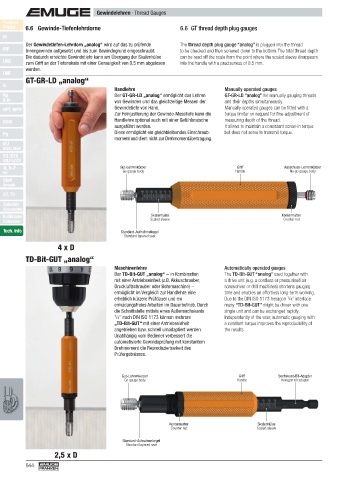

Finder 6.6 Gewinde-Tiefenlehrdorne 6.6 GT thread depth plug gauges

M
Der Gewindetiefen-Lehrdorn „analog“ wird auf das zu prüfende The thread depth plug gauge “analog” is plugged into the thread
MF Innengewinde aufgesetzt und bis zum Gewindegrund eingeschraubt. to be checked and then screwed down to the bottom. The total thread depth
Die dadurch erreichte Gewindetiefe kann am Übergang der Skalenhülse can be read off the scale from the point where the scaled sleeve disappears
UNC zum Griff an der Tiefenskala mit einer Genauigkeit von 0,5 mm abgelesen into the handle with a preciseness of 0.5 mm.
werden.
UNF
GT-GR-LD „analog“
G
Handlehre Manually operated gauges
Rp Der GT-GR-LD „analog“ ermöglicht das Lehren GT-GR-LD “analog” for manually gauging threads
R, Rc von Gewinden und das gleichzeitige Messen der and their depths simultaneously.
Gewindetiefe von Hand. Manually operated gauges can be fi tted with a
NPT, NPTF
Zur Feinjustierung der Gewinde-Messtiefe kann die torque limiter on request for fi ne-adjustment of
BSW Handlehre optional auch mit einer Gefühlsratsche measuring depth of the thread.
ausgeführt werden. It allows to maintain a consistent screw-in torque
Pg Diese ermöglicht ein gleichbleibendes Einschraub- but does not serve to transmit torque.
moment und dient nicht zur Drehmomentübertragung.
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F Gut-Lehrenkörper Griff Ausschuss-Lehrenkörper
Rd Go gauge body Handle No-go gauge body
Glatt
Smooth
GT, TD
Zubehör
Accessories
Kalibrieren Skalenhülse Kontermutter
Calibration Scaled sleeve Counter nut
Tech. Info Standard-Aufnahmekegel
Standard tapered seat
4 x D

TD-Bit-GUT „analog“
Maschinenlehre Automatically operated gauges
Der TD-Bit-GUT „analog“ − in Kombination The TD-Bit-GUT “analog” used together with
mit einer Antriebseinheit (z.B. Akkuschrauber, a drive unit (e.g. a cordless or pressurised air
Druckluftschrauber oder Bohrmaschine) − screwdriver or drill machines) shortens gauging
ermöglicht im Vergleich zur Handlehre eine time and enables an effortless long-term working.
erheblich kürzere Prüfdauer und ein Due to the DIN ISO 1173 hexagon /4" interface
1
ermüdungsfreies Arbeiten im Dauerbetrieb. Durch many “TD-Bit-GUT” might be driven with one
die Schnittstelle mittels eines Außensechskants single unit and can be exchanged rapidly.
1 /4" nach DIN ISO 1173 können mehrere Independently of the user, automatic gauging with
„TD-Bit-GUT“ mit einer Antriebseinheit a constant torque improves the reproducibility of
angetrieben bzw. schnell umadaptiert werden. the results.
Unabhängig vom Bediener verbessert die
automatisierte Gewindeprüfung mit konstantem
Drehmoment die Reproduzierbarkeit des
Prüfergebnisses.

Gut-Lehrenkörper Griff Sechskant-Bit-Adapter
Go gauge body Handle Hexagon bit adapter

Kontermutter Skalenhülse
Counter nut Scaled sleeve

Standard-Aufnahmekegel
Standard tapered seat
2,5 x D
