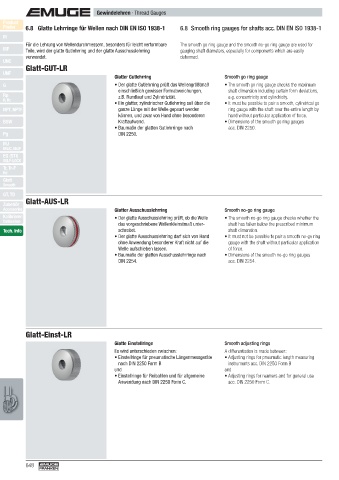

Finder 6.8 Glatte Lehrringe für Wellen nach DIN EN ISO 1938-1 6.8 Smooth ring gauges for shafts acc. DIN EN ISO 1938-1

M
Für die Lehrung von Wellendurchmessern, besonders für leicht verformbare The smooth go ring gauge and the smooth no-go ring gauge are used for
MF Teile, wird der glatte Gutlehrring und der glatte Ausschusslehrring gauging shaft diameters, especially for components which are easily
verwendet. deformed.
UNC
Glatt-GUT-LR
UNF
Glatter Gutlehrring Smooth go ring gauge
G • Der glatte Gutlehrring prüft das Wellengrößtmaß • The smooth go ring gauge checks the maximum
einschließlich gewisser Formabweichungen, shaft dimension including certain form deviations,
Rp z.B. Rundlauf und Zylindrizität. e.g. concentricity and cylindricity.
R, Rc
• Ein glatter, zylindrischer Gutlehrring soll über die • It must be possible to pair a smooth, cylindrical go
NPT, NPTF ganze Länge mit der Welle gepaart werden ring gauge with the shaft over the entire length by
können, und zwar von Hand ohne besonderen hand without particular application of force.
BSW Kraftaufwand. • Dimensions of the smooth go ring gauges
• Baumaße der glatten Gutlehrringe nach acc. DIN 2250.
Pg DIN 2250.
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F
Rd
Glatt
Smooth
GT, TD
Glatt-AUS-LR
Zubehör
Accessories Glatter Ausschusslehrring Smooth no-go ring gauge
Kalibrieren • Der glatte Ausschusslehrring prüft, ob die Welle • The smooth no-go ring gauge checks whether the
Calibration
das vorgeschriebene Wellenkleinstmaß unter- shaft has fallen below the prescribed minimum
Tech. Info schreitet. shaft dimension.
• Der glatte Ausschusslehrring darf sich von Hand • It must not be possible to pair a smooth no-go ring
ohne Anwendung besonderer Kraft nicht auf die gauge with the shaft without particular application
Welle aufschieben lassen. of force.
• Baumaße der glatten Ausschusslehrringe nach • Dimensions of the smooth no-go ring gauges
DIN 2254. acc. DIN 2254.

Glatt-Einst-LR

Glatte Einstellringe Smooth adjusting rings
Es wird unterschieden zwischen: A differentiation is made between:
• Einstellringe für pneumatische Längenmessgeräte • Adjusting rings for pneumatic length measuring
nach DIN 2250 Form B instruments acc. DIN 2250 Form B
und and
• Einstellringe für Reibahlen und für allgemeine • Adjusting rings for reamers and for general use
Anwendung nach DIN 2250 Form C. acc. DIN 2250 Form C.
