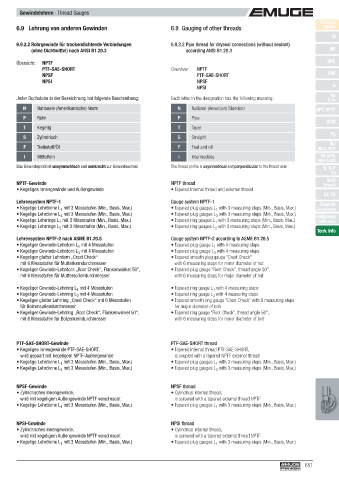

Gewindelehren · Thread Gauges
                                                                                                                 Product
       6.9  Lehrung von anderen Gewinden                     6.9  Gauging of other threads                         Finder
                                                                                                                      M
       6.9.2.2  Rohrgewinde für trockendichtende Verbindungen   6.9.2.2  Pipe thread for dryseal connections (without sealant)
            (ohne Dichtmittel) nach ANSI B1.20.3                  according ANSI B1.20.3                             MF

       Übersicht:   NPTF                                                                                            UNC
                PTF-SAE-SHORT                                Overview:   NPTF
                NPSF                                                  PTF-SAE-SHORT                                 UNF
                NPSI                                                  NPSF
                                                                      NPSI                                            G
                                                                                                                     Rp
       Jeder Buchstabe in der Bezeichnung hat folgende Beschreibung:  Each letter in the designation has the following meaning:  R, Rc
         N     Nationale (Amerikanische) Norm                  N     National (American) Standard                NPT, NPTF
         P     Rohr                                            P     Pipe
                                                                                                                    BSW
         T     Kegelig                                          T    Taper
                                                                                                                     Pg
         S     Zylindrisch                                     S     Straight
                                                                                                                     MJ
         F     Treibstoff/Öl                                    F    Fuel and oil                                   UNJC, UNJF
         I     Mittelfein                                       I    Intermediate                                 EG (STI)
                                                                                                                    SELF-LOCK
       Das Gewindeprofi l ist unsymmetrisch und senkrecht zur Gewindeachse!  The thread profi le is asymmetrical and perpendicular to the thread axle!     Tr, Tr-F
                                                                                                                     Rd
                                                                                                                    Glatt
       NPTF-Gewinde                                          NPTF thread                                           Smooth
       • Kegeliges Innengewinde und Außengewinde             • Tapered internal thread and external thread
                                                                                                                   GT, TD
       Lehrensystem NPTF-1                                   Gauge system NPTF-1                                 Zubehör
       • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)   • Tapered plug gauges L  with 3 measuring steps (Min., Basis, Max.)     Accessories
                      1
                                                                             1
       • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)   • Tapered plug gauges L  with 3 measuring steps (Min., Basis, Max.)   Kalibrieren
                                                                             3
                      3
       • Kegelige Lehrringe L  mit 3 Messstufen (Min., Basis, Max.)   • Tapered ring gauges L  with 3 measuring steps (Min., Basis, Max.)      Calibration
                      1
                                                                             1
       • Kegelige Lehrringe L  mit 3 Messstufen (Min., Basis, Max.)  • Tapered ring gauges L  with 3 measuring steps (Min., Basis, Max.)
                      2
                                                                             2
                                                                                                                 Tech. Info
       Lehrensystem NPTF-2 nach ASME B1.20.5                 Gauge system NPTF-2 according to ASME B1.20.5
       • Kegeliger Gewinde-Lehrdorn L  mit 4 Messstufen      • Tapered plug gauge L  with 4 measuring steps
                            1
                                                                            1
       • Kegeliger Gewinde-Lehrdorn L  mit 4 Messstufen      • Tapered plug gauge L  with 4 measuring steps
                                                                            3
                            3
       •  Kegeliger glatter Lehrdorn „Crest Check“           •  Tapered smooth plug gauge “Crest Check”
        mit 6 Messstufen für Mutterkerndurchmesser            with 6 measuring steps for minor diameter of nut
       •  Kegeliger Gewinde-Lehrdorn „Root Check“, Flankenwinkel 50°,   •  Tapered plug gauge “Root Check”, thread angle 50°,
        mit 6 Messstufen für Mutteraußendurchmesser           with 6 measuring steps for major diameter of nut
       • Kegeliger Gewinde-Lehrring L  mit 4 Messstufen      • Tapered ring gauge L  with 4 measuring steps
                            1
                                                                            1
       • Kegeliger Gewinde-Lehrring L  mit 4 Messstufen      • Tapered ring gauge L with 4 measuring steps
                                                                            2
                            2
       •  Kegeliger glatter Lehrring „Crest Check“ mit 6 Messstufen   •  Tapered smooth ring gauge “Crest Check” with 6 measuring steps
        für Bolzenaußendurchmesser                            for major diameter of bolt
       •  Kegeliger Gewinde-Lehrring „Root Check“, Flankenwinkel 50°,   •  Tapered ring gauge “Root Check”, thread angle 50°,
        mit 6 Messstufen für Bolzenkerndurchmesser            with 6 measuring steps for minor diameter of bolt
       PTF-SAE-SHORT-Gewinde                                 PTF-SAE-SHORT thread
       •  Kegeliges Innengewinde PTF-SAE-SHORT,              •  Tapered internal thread PTF-SAE-SHORT,
        wird gepaart mit kegeligem NPTF-Außengewinde          is coupled with a tapered NPTF external thread
       • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)  • Tapered plug gauges L  with 3 measuring steps (Min., Basis, Max.)
                                                                             1
                      1
       • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)  • Tapered plug gauges L  with 3 measuring steps (Min., Basis, Max.)
                      3
                                                                             3
       NPSF-Gewinde                                          NPSF thread
       •  Zylindrisches Innengewinde,                        •  Cylindrical internal thread,
        wird mit kegeligem Außengewinde NPTF verschraubt      is screwed with a tapered external thread NPTF
       • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)  • Tapered plug gauges L  with 3 measuring steps (Min., Basis, Max.)
                                                                             1
                      1
       NPSI-Gewinde                                          NPSI thread
       •  Zylindrisches Innengewinde,                        •  Cylindrical internal thread,
        wird mit kegeligem Außengewinde NPTF verschraubt      is screwed with a tapered external thread NPTF
       • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)  • Tapered plug gauges L  with 3 measuring steps (Min., Basis, Max.)
                      1
                                                                             1
