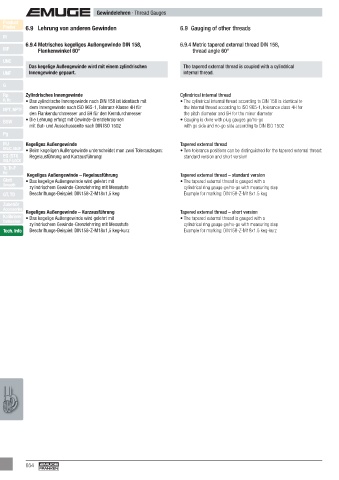

  Finder  6.9  Lehrung von anderen Gewinden                     6.9  Gauging of other threads

  M
          6.9.4  Metrisches kegeliges Außengewinde DIN 158,     6.9.4   Metric tapered external thread DIN 158,
  MF          Flankenwinkel 60°                                      thread angle 60°

  UNC
           Das kegelige Außengewinde wird mit einem zylindrischen   The tapered external thread is coupled with a cylindrical
  UNF      Innengewinde gepaart.                                 internal thread.
  G
  Rp      Zylindrisches Innengewinde                            Cylindrical internal thread
    R, Rc  •  Das zylindrische Innengewinde nach DIN 158 ist identisch mit   •  The cylindrical internal thread according to DIN 158 is identical to
           dem Innengewinde nach ISO 965-1, Toleranz-Klasse 4H für   the internal thread according to ISO 965-1, tolerance class 4H for
  NPT, NPTF
           den Flankendurchmesser und 5H für den Kerndurchmesser  the pitch diameter and 5H for the minor diameter
          •  Die Lehrung erfolgt mit Gewinde-Grenzlehrdornen    •  Gauging is done with plug gauges go/no-go
  BSW
           mit Gut- und Ausschussseite nach DIN ISO 1502          with go side and no-go side according to DIN ISO 1502
  Pg
  MJ      Kegeliges Außengewinde                                Tapered external thread
    UNJC, UNJF  •  Beim kegeligen Außengewinde unterscheidet man zwei Toleranzlagen:  •  Two tolerance positions can be distinguished for the tapered external thread:
  EG (STI)  Regelausführung und Kurzausführung!                   standard version and short version!
    SELF-LOCK
  Tr, Tr-F
    Rd     Kegeliges Außengewinde – Regelausführung             Tapered external thread – standard version
  Glatt   •  Das kegelige Außengewinde wird gelehrt mit         •  The tapered external thread is gauged with a
    Smooth
           zylindrischem Gewinde-Grenzlehrring mit Messstufe      cylindrical ring gauge go/no-go with measuring step
  GT, TD   Beschriftungs-Beispiel: DIN158-Z-M18x1,5 keg           Example for marking: DIN158-Z-M18x1.5 keg
  Zubehör
    Accessories
          Kegeliges Außengewinde – Kurzausführung               Tapered external thread – short version
  Kalibrieren  •  Das kegelige Außengewinde wird gelehrt mit    •  The tapered external thread is gauged with a
    Calibration
           zylindrischem Gewinde-Grenzlehrring mit Messstufe      cylindrical ring gauge go/no-go with measuring step
  Tech. Info  Beschriftungs-Beispiel: DIN158-Z-M18x1,5 keg-kurz   Example for marking: DIN158-Z-M18x1.5 keg-kurz
