Gewindelehren · Thread Gauges
                                                                                                                 Product

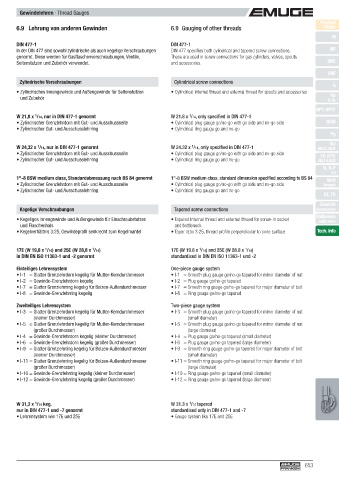

       6.9  Lehrung von anderen Gewinden                     6.9  Gauging of other threads                         Finder
                                                                                                                      M
       DIN 477-1                                             DIN 477-1
       In der DIN 477 sind sowohl zylindrische als auch kegelige Verschraubungen   DIN 477 specifi es both cylindrical and tapered screw connections.  MF
       genormt. Diese werden für Gasfl aschenverschraubungen, Ventile,   These are used in screw connections for gas cylinders, valves, spouts
       Seitenstutzen und Zubehör verwendet.                  and accessories.                                       UNC

                                                                                                                    UNF
        Zylindrische Verschraubungen                          Cylindrical screw connections
                                                                                                                      G
       •  Zylindrisches Innengewinde und Außengewinde für Seitenstutzen   • Cylindrical internal thread and external thread for spouts and accessories
                                                                                                                     Rp
        und Zubehör                                                                                                 R, Rc
                                                                                                                 NPT, NPTF
             1
                                                                    1
       W 21,8 x  /14, nur in DIN 477-1 genormt               W 21.8 x  /14, only specifi ed in DIN 477-1
       • Zylindrischer Grenzlehrdorn mit Gut- und Ausschussseite   • Cylindrical plug gauge go/no-go with go side and no-go side  BSW
       • Zylindrischer Gut- und Ausschusslehrring            • Cylindrical ring gauge go and no-go
                                                                                                                     Pg
                                                                                                                     MJ
                                                                    1
              1
       W 24,32 x  /14, nur in DIN 477-1 genormt              W 24.32 x  /14, only specifi ed in DIN 477-1            UNJC, UNJF
       • Zylindrischer Grenzlehrdorn mit Gut- und Ausschussseite   • Cylindrical plug gauge go/no-go with go side and no-go side    EG (STI)
       • Zylindrischer Gut- und Ausschusslehrring            • Cylindrical ring gauge go and no-go                  SELF-LOCK
                                                                                                                   Tr, Tr-F
                                                                                                                     Rd
       1"-8 BSW medium class, Standardabmessung nach BS 84 genormt  1"-8 BSW medium class, standard dimension specifi ed according to BS 84  Glatt
       • Zylindrischer Grenzlehrdorn mit Gut- und Ausschussseite   • Cylindrical plug gauge go/no-go with go side and no-go side  Smooth
       • Zylindrischer Gut- und Ausschusslehrring            • Cylindrical ring gauge go and no-go
                                                                                                                   GT, TD
                                                                                                                 Zubehör
        Kegelige Verschraubungen                              Tapered screw connections                            Accessories
       •  Kegeliges Innengewinde und Außengewinde für Einschraubstutzen   •  Tapered internal thread and external thread for screw-in socket    Kalibrieren
                                                                                                                    Calibration
        und Flaschenhals                                      and bottleneck.
       • Kegelverhältnis 3:25, Gewindeprofi l senkrecht zum Kegelmantel  • Taper ratio 3:25, thread profi le perpendicular to cone surface   Tech. Info


                                                                       1
                                                                                       1
       17E (W 19,8 x  /14) und 25E (W 28,8 x  /14)           17E (W 19.8 x  /14) and 25E (W 28.8 x  /14)
                                 1
                 1
       in DIN EN ISO 11363-1 und -2 genormt                  standardised in DIN EN ISO 11363-1 und -2
       Einteiliges Lehrensystem                              One-piece gauge system
       • I-1   = Glatter Grenzlehrdorn kegelig für Mutter-Kerndurchmesser  • I-1   = Smooth plug gauge go/no-go tapered for minor diameter of nut
       • I-2   = Gewinde-Grenzlehrdorn kegelig               • I-2   = Plug gauge go/no-go tapered
       • I-7   = Glatter Grenzlehrring kegelig für Bolzen-Außendurchmesser  • I-7   = Smooth ring gauge go/no-go tapered for major diameter of bolt
       • I-8   = Gewinde-Grenzlehrring kegelig               • I-8   = Ring gauge go/no-go tapered
       Zweiteiliges Lehrensystem                             Two-piece gauge system
       • I-3   =  Glatter Grenzlehrdorn kegelig für Mutter-Kerndurchmesser   •  I-3   =  Smooth plug gauge go/no-go tapered for minor diameter of nut
             (kleiner Durchmesser)                                 (small diameter)
       • I-5   =  Glatter Grenzlehrdorn kegelig für Mutter-Kerndurchmesser   •  I-5   =  Smooth plug gauge go/no-go tapered for minor diameter of nut
             (großer Durchmesser)                                  (large diameter)
       • I-4   = Gewinde-Grenzlehrdorn kegelig (kleiner Durchmesser)  • I-4   = Plug gauge go/no-go tapered (small diameter)
       • I-6   = Gewinde-Grenzlehrdorn kegelig (großer Durchmesser)  • I-6   = Plug gauge go/no-go tapered (large diameter)
       • I-9   =  Glatter Grenzlehrring kegelig für Bolzen-Außendurchmesser   •  I-9   =  Smooth ring gauge go/no-go tapered for major diameter of bolt
             (kleiner Durchmesser)                                 (small diameter)
       • I-11 =  Glatter Grenzlehrring kegelig für Bolzen-Außendurchmesser   •  I-11 =  Smooth ring gauge go/no-go tapered for major diameter of bolt
             (großer Durchmesser)                                  (large diameter)
       • I-10 = Gewinde-Grenzlehrring kegelig (kleiner Durchmesser)  • I-10 = Ring gauge go/no-go tapered (small diameter)
       • I-12 = Gewinde-Grenzlehrring kegelig (großer Durchmesser)  • I-12 = Ring gauge go/no-go tapered (large diameter)




                                                                    1
       W 31,3 x  /14 keg.                                    W 31.3 x  /14 tapered
             1
       nur in DIN 477-1 und -7 genormt                       standardised only in DIN 477-1 and -7
       • Lehrensystem wie 17E und 25E                        • Gauge system like 17E and 25E
