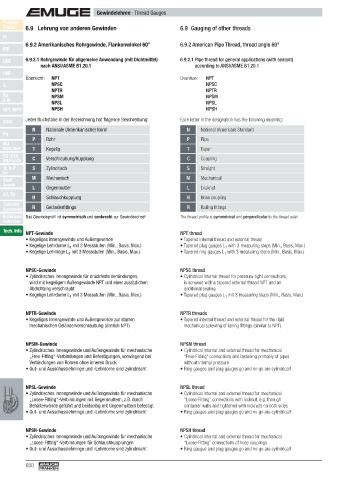

P. 650

Gewindelehren · Thread Gauges
  Product
  Finder  6.9  Lehrung von anderen Gewinden                     6.9  Gauging of other threads

  M
          6.9.2 Amerikanisches Rohrgewinde, Flankenwinkel 60°   6.9.2 American Pipe Thread, thread angle 60°
  MF

  UNC     6.9.2.1  Rohrgewinde für allgemeine Anwendung (mit Dichtmittel)   6.9.2.1   Pipe thread for general applications (with sealant)
               nach ANSI/ASME B1.20.1                                 according to ANSI/ASME B1.20.1
  UNF
          Übersicht:   NPT                                      Overview:   NPT
  G                NPSC                                                  NPSC
                   NPTR                                                  NPTR
  Rp               NPSM                                                  NPSM
    R, Rc
                   NPSL                                                  NPSL
  NPT, NPTF        NPSH                                                  NPSH
          Jeder Buchstabe in der Bezeichnung hat folgende Beschreibung:  Each letter in the designation has the following meaning:
  BSW
            N     Nationale (Amerikanische) Norm                   N    National (American) Standard
  Pg
            P     Rohr                                             P    Pipe
  MJ
    UNJC, UNJF  T   Kegelig                                        T    Taper
  EG (STI)        Verschraubung/Kupplung                           C    Coupling
    SELF-LOCK  C
  Tr, Tr-F  S     Zylindrisch                                      S    Straight
    Rd
  Glatt     M     Mechanisch                                       M    Mechanical
    Smooth
            L     Gegenmutter                                      L    Locknut
  GT, TD
            H     Schlauchkupplung                                 H    Hose coupling
  Zubehör         Geländerfi ttings                                 R    Railing fi ttings
    Accessories  R
  Kalibrieren Das Gewindeprofi l ist symmetrisch und senkrecht zur Gewindeachse!  The thread profi le is symmetrical and perpendicular to the thread axle!
    Calibration
  Tech. Info  NPT-Gewinde                                       NPT thread
          • Kegeliges Innengewinde und Außengewinde             • Tapered internal thread and external thread
          • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)   • Tapered plug gauges L  with 3 measuring steps (Min., Basis, Max.)
                          1
                                                                                1
          • Kegelige Lehrringe L  mit 3 Messstufen (Min., Basis, Max.)  • Tapered ring gauges L  with 3 measuring steps (Min., Basis, Max.)
                         1
                                                                                1
          NPSC-Gewinde                                          NPSC thread
          •  Zylindrisches Innengewinde für druckfeste Verbindungen,   •  Cylindrical internal thread for pressure-tight connections,
           wird mit kegeligem Außengewinde NPT und einer zusätzlichen   is screwed with a tapered external thread NPT and an
           Abdichtung verschraubt                                 additional sealing
          • Kegelige Lehrdorne L  mit 3 Messstufen (Min., Basis, Max.)  • Tapered plug gauges L  mit 3 measuring steps (Min., Basis, Max.)
                          1
                                                                                1
          NPTR-Gewinde                                          NPTR threads
          •  Kegeliges Innengewinde und Außengewinde zur starren   •  Tapered internal thread and external thread for the rigid
           mechanischen Geländerverschraubung (ähnlich NPT)       mechanical screwing of railing fi ttings (similar to NPT).


          NPSM-Gewinde                                          NPSM thread
          •  Zylindrisches Innengewinde und Außengewinde für mechanische   •  Cylindrical internal and external thread for mechanical
           „Free-Fitting“-Verbindungen und Befestigungen, vorwiegend bei   “Free-Fitting” connections and fastening primarily of pipes
           Verbindungen von Rohren ohne inneren Druck             without internal pressure
          • Gut- und Ausschusslehrringe und -Lehrdorne sind zylindrisch!  • Ring gauges and plug gauges go and no-go are cylindrical!


          NPSL-Gewinde                                          NPSL thread
          •  Zylindrisches Innengewinde und Außengewinde für mechanische   •  Cylindrical internal and external thread for mechanical
           „Loose-Fitting“-Verbindungen mit Gegenmuttern, z.B. durch   “Loose-Fitting” connections with locknut, e.g. through
           Behälterwände geführt und beidseitig mit Gegenmuttern befestigt  container walls and tightened with locknuts on both sides
          • Gut- und Ausschusslehrringe und -Lehrdorne sind zylindrisch!  • Ring gauges and plug gauges go and no-go are cylindrical!


          NPSH-Gewinde                                          NPSH thread
          •  Zylindrisches Innengewinde und Außengewinde für mechanische   •  Cylindrical internal and external thread for mechanical
           „Loose-Fitting“-Verbindungen für Schlauchkupplungen    “Loose-Fitting“ connections of hose couplings
          • Gut- und Ausschusslehrringe und -Lehrdorne sind zylindrisch!  • Ring gauges and plug gauges go and no-go are cylindrical!

          650
