P. 226

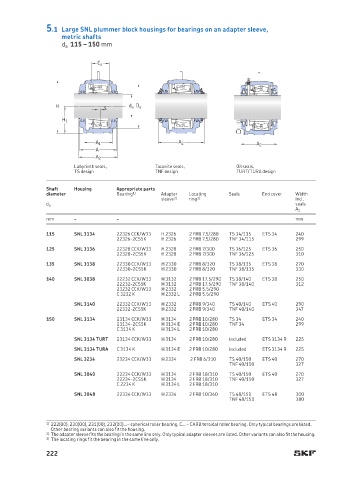

5.1 Large SNL plummer block housings for bearings on an adapter sleeve,
metric shafts
d a 115 – 150 mm
C a
H s d a D a
H 1
A 1 A 2 A 2
A
A 2
Labyrinth seals, Taconite seals, Oil seals,
TS design TNF design TURT/TURA design
Shaft Housing Appropriate parts
diameter Bearing 1) Adapter Locating Seals End cover Width
sleeve 2) ring 3) incl.
seals
d a
A 2
mm – – mm
115 SNL 3134 22326 CCK/W33 H 2326 2 FRB 7.5/280 TS 34/115 ETS 34 240
22326-2CS5K H 2326 2 FRB 7.5/280 TNF 34/115 299
125 SNL 3136 22328 CCK/W33 H 2328 2 FRB 7/300 TS 36/125 ETS 36 250
22328-2CS5K H 2328 2 FRB 7/300 TNF 36/125 310
135 SNL 3138 22330 CCK/W33 H 2330 2 FRB 8/320 TS 38/135 ETS 38 270
22330-2CS5K H 2330 2 FRB 8/320 TNF 38/135 330
140 SNL 3038 22232 CCK/W33 H 3132 2 FRB 17.5/290 TS 38/140 ETS 38 250
22232-2CS5K H 3132 2 FRB 17.5/290 TNF 38/140 312
23232 CCK/W33 H 2332 2 FRB 5.5/290
C 3232 K H 2332 L 2 FRB 5.5/290
SNL 3140 22332 CCK/W33 H 2332 2 FRB 9/340 TS 40/140 ETS 40 290
22332-2CS5K H 2332 2 FRB 9/340 TNF 40/140 347
150 SNL 3134 23134 CCK/W33 H 3134 2 FRB 10/280 TS 34 ETS 34 240
23134-2CS5K H 3134 E 2 FRB 10/280 TNF 34 299
C 3134 K H 3134 L 2 FRB 10/280
SNL 3134 TURT 23134 CCK/W33 H 3134 2 FRB 10/280 included ETS 3134 R 225
SNL 3134 TURA C 3134 K H 3134 E 2 FRB 10/280 included ETS 3134 R 225
SNL 3234 23234 CCK/W33 H 2334 2 FRB 6/310 TS 40/150 ETS 40 270
TNF 40/150 327
SNL 3040 22234 CCK/W33 H 3134 2 FRB 18/310 TS 40/150 ETS 40 270
22234-2CS5K H 3134 2 FRB 18/310 TNF 40/150 327
C 2234 K H 3134 L 2 FRB 18/310
SNL 3048 22334 CCK/W33 H 2334 2 FRB 10/360 TS 48/150 ETS 48 300
TNF 48/150 380
1) 222(00), 230(00), 231(00), 232(00)…– spherical roller bearing, C… – CARB toroidal roller bearing. Only typical bearings are listed.
Other bearing variants can also fit the housing.
2) The adapter sleeve fits the bearing in the same line only. Only typical adapter sleeves are listed. Other variants can also fit the housing.
3) The locating rings fit the bearing in the same line only.
