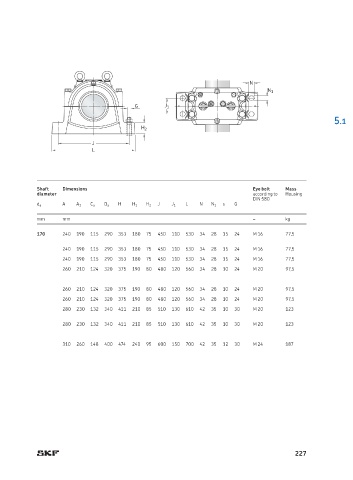

Page 231 - SKF-bearing-housings

N
N 1

G J 1
5.1
H 2

J
L

Shaft Dimensions Eye bolt Mass
diameter according to Housing
DIN 580
A H J L N s G
d a A 1 C a D a H 1 H 2 J 1 N 1
mm mm – kg
170 240 190 115 290 353 180 75 450 110 530 34 28 15 24 M 16 77,5

240 190 115 290 353 180 75 450 110 530 34 28 15 24 M 16 77,5
240 190 115 290 353 180 75 450 110 530 34 28 15 24 M 16 77,5
260 210 124 320 375 190 80 480 120 560 34 28 10 24 M 20 97,5

260 210 124 320 375 190 80 480 120 560 34 28 10 24 M 20 97,5
260 210 124 320 375 190 80 480 120 560 34 28 10 24 M 20 97,5
280 230 132 340 411 210 85 510 130 610 42 35 10 30 M 20 123
280 230 132 340 411 210 85 510 130 610 42 35 10 30 M 20 123

310 260 148 400 474 240 95 600 150 700 42 35 12 30 M 24 187

227
