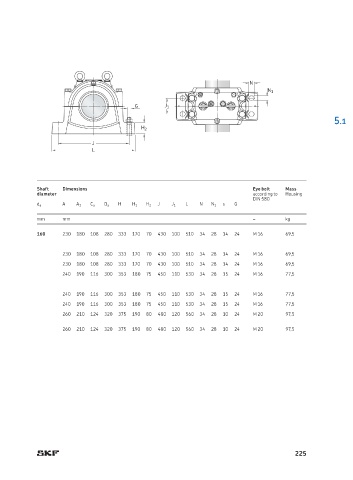

           Shaft    Dimensions                                    Eye bolt  Mass
           diameter                                               according to  Housing
                                                                  DIN 580
                 A              H         J      L   N     s  G
           d a       A 1  C a  D a  H 1  H 2  J 1       N 1
           mm    mm                                               –        kg
           160   230  180  108  280  333  170  70  430  100  510  34  28  14  24  M 16  69,5


                 230  180  108  280  333  170  70  430  100  510  34  28  14  24  M 16  69,5
                 230  180  108  280  333  170  70  430  100  510  34  28  14  24  M 16  69,5
                 240  190  116  300  353  180  75  450  110  530  34  28  15  24  M 16  77,5

                 240  190  116  300  353  180  75  450  110  530  34  28  15  24  M 16  77,5
                 240  190  116  300  353  180  75  450  110  530  34  28  15  24  M 16  77,5
                 260  210  124  320  375  190  80  480  120  560  34  28  10  24  M 20  97,5

                 260  210  124  320  375  190  80  480  120  560  34  28  10  24  M 20  97,5
