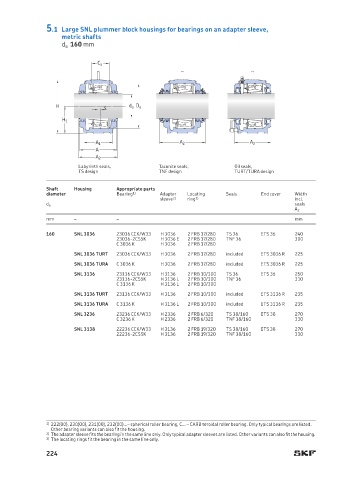

5.1  Large SNL plummer block housings for bearings on an adapter sleeve,
                 metric shafts
                 d a  160 mm

                          C a





               H            s     d a D a
                 H 1


                          A 1                  A 2                A 2
                          A
                          A 2
                     Labyrinth seals,     Taconite seals,     Oil seals,
                     TS design            TNF design          TURT/TURA design

             Shaft    Housing  Appropriate parts
             diameter          Bearing 1)  Adapter    Locating    Seals  End cover  Width
                                          sleeve 2)  ring 3)                 incl.
                                                                             seals
             d a
                                                                             A 2
             mm     –          –                                             mm
             160    SNL 3036   23036 CCK/W33  H 3036  2 FRB 17/280  TS 36  ETS 36  240
                               23036-2CS5K  H 3036 E  2 FRB 17/280  TNF 36   300
                               C 3036 K    H 3036  2 FRB 17/280
                    SNL 3036 TURT  23036 CCK/W33  H 3036  2 FRB 17/280  included  ETS 3036 R  225
                    SNL 3036 TURA  C 3036 K  H 3036  2 FRB 17/280  included  ETS 3036 R  225
                    SNL 3136   23136 CCK/W33  H 3136  2 FRB 10/300  TS 36  ETS 36  250
                               23136-2CS5K  H 3136 L  2 FRB 10/300  TNF 36   310
                               C 3136 K    H 3136 L  2 FRB 10/300
                    SNL 3136 TURT  23136 CCK/W33  H 3136  2 FRB 10/300  included  ETS 3136 R  235
                    SNL 3136 TURA  C 3136 K  H 3136 L  2 FRB 10/300  included  ETS 3136 R  235
                    SNL 3236   23236 CCK/W33  H 2336  2 FRB 6/320  TS 38/160  ETS 38  270
                               C 3236 K    H 2336  2 FRB 6/320  TNF 38/160   330
                    SNL 3138   22236 CCK/W33  H 3136  2 FRB 19/320  TS 38/160  ETS 38  270
                               22236-2CS5K  H 3136  2 FRB 19/320  TNF 38/160  330












             1)  222(00), 230(00), 231(00), 232(00)…– spherical roller bearing, C… – CARB toroidal roller bearing. Only typical bearings are listed.
              Other bearing variants can also fit the housing.
             2)  The adapter sleeve fits the bearing in the same line only. Only typical adapter sleeves are listed. Other variants can also fit the housing.
             3)  The locating rings fit the bearing in the same line only.
