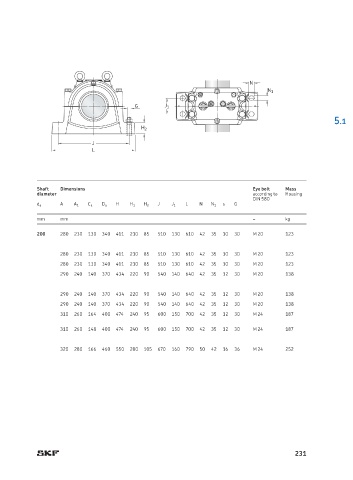

P. 235

N
                                                                      N 1

                                    G       J 1
                                                                                       5.1
                                      H 2

                         J
                         L




           Shaft    Dimensions                                    Eye bolt  Mass
           diameter                                               according to  Housing
                                                                  DIN 580
                 A             H          J      L   N     s  G
           d a      A 1  C a  D a  H 1  H 2  J 1        N 1
           mm    mm                                               –        kg
           200   280  230  130  340  411  210  85  510  130  610  42  35  10  30  M 20  123


                 280  230  130  340  411  210  85  510  130  610  42  35  10  30  M 20  123
                 280  230  130  340  411  210  85  510  130  610  42  35  10  30  M 20  123
                 290  240  140  370  434  220  90  540  140  640  42  35  12  30  M 20  138

                 290  240  140  370  434  220  90  540  140  640  42  35  12  30  M 20  138
                 290  240  140  370  434  220  90  540  140  640  42  35  12  30  M 20  138
                 310  260  164  400  474  240  95  600  150  700  42  35  12  30  M 24  187

                 310  260  148  400  474  240  95  600  150  700  42  35  12  30  M 24  187

                 320  280  166  460  550  280  105  670  160  790  50  42  16  36  M 24  252















                                                                             231
