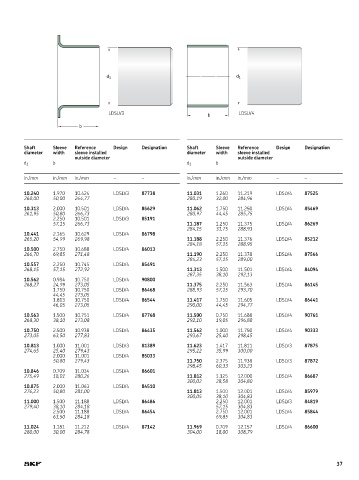

Page 37 - SKF-SPEEDI-SLEEVE
P. 37

d 1                                        d 1





                                     LDSLV3                           b         LDSLV4
                           b



         Shaft     Sleeve   Reference   Design   Designation   Shaft     Sleeve   Reference   Design   Designation
         diameter  width  sleeve installed                     diameter  width  sleeve installed
                          outside diameter                                      outside diameter
         d 1       b                                           d 1       b
         in./mm    in./mm  in./mm      –        –              in./mm    in./mm  in./mm      –        –

         10.240    1.970  10.424       LDSLV3   87738          11.031    1.260  11.219       LDSLV4   87525
         260,00    50,00  264,77                               280,19    32,00  284,96
         10.313    2.000  10.501       LDSLV4   85629          11.062    1.750  11.250       LDSLV4   85469
         261,95    50,80  266,73                               280,97    44,45  285,75
                   2.250  10.501       LDSLV3   85191
                   57,15  266,73                               11.187    1.250  11.375       LDSLV4   86269
                                                               284,15    31,75  288,93
         10.441    2.165  10.629       LDSLV4   86798
         265,20    54,99  269,98                               11.188    2.250  11.376       LDSLV4   85212
                                                               284,18    57,15  288,95
         10.500    2.750  10.688       LDSLV4   86013
         266,70    69,85  271,48                               11.190    2.250  11.378       LDSLV4   87566
                                                               284,23    57,15  289,00
         10.557    2.250  10.745       LDSLV4   85491
         268,15    57,15  272,92                               11.313    1.500  11.501       LDSLV4   84094
                                                               287,35    38,10  292,13
         10.562    0.984  10.750       LDSLV4   90800
         268,27    24,99  273,05                               11.375    2.250  11.563       LDSLV4   86145
                   1.750  10.750       LDSLV4   86468          288,93    57,15  293,70
                   44,45  273,05
                   1.813  10.750       LDSLV4   86544          11.417    1.750  11.605       LDSLV4   86441
                   46,05  273,05                               290,00    44,45  294,77
         10.563    1.500  10.751       LDSLV4   87768          11.500    0.750  11.688       LDSLV4   90761
         268,30    38,10  273,08                               292,10    19,05  296,88
         10.750    2.500  10.938       LDSLV4   86435          11.562    1.000  11.750       LDSLV4   90333
         273,05    63,50  277,83                               293,67    25,40  298,45
         10.813    1.000  11.001       LDSLV3   81389          11.623    1.417  11.811       LDSLV3   87875
         274,65    25,40  279,43                               295,22    35,99  300,00
                   2.000  11.001       LDSLV4   85033
                   50,80  279,43                               11.750    2.375  11.938       LDSLV3   87872
                                                               298,45    60,33  303,23
         10.846    0.709  11.034       LDSLV4   86601
         275,49    18,01  280,26                               11.812    1.125  12.000       LDSLV4   86687
                                                               300,02    28,58  304,80
         10.875    2.000  11.063       LDSLV4   84510
         276,23    50,80  281,00                               11.813    1.500  12.001       LDSLV4   85979
                                                               300,05    38,10  304,83
         11.000    1.500  11.188       LDSLV4   86486                    2.250  12.001       LDSLV3   84819
         279,40    38,10  284,18                                         57,15  304,83
                   2.500  11.188       LDSLV4   86454                    2.750  12.001       LDSLV4   85844
                   63,50  284,18                                         69,85  304,83
         11.024    1.181  11.212       LDSLV4   87142          11.969    0.709  12.157       LDSLV4   86600
         280,00    30,00  284,78                               304,00    18,00  308,79




                                                                                                                 37
