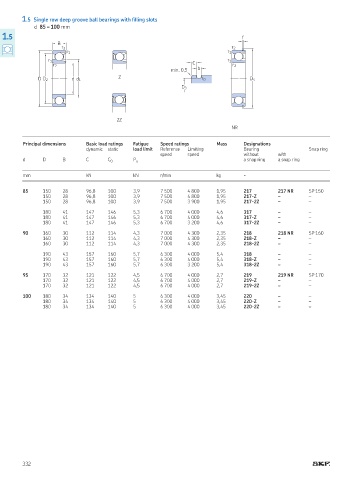

1.5 Single row deep groove ball bearings with illing slots
d 85 – 100 mm
1.5 f
B
r 2 r 2
r 1 r 1
r 1 C r 1
r 2 r 2
min. 0,5 b
D D 2 d d 1 Z r 0 D 4
D 3

2Z
NR

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing Snap ring
speed speed without with
d D B C C 0 P u a snap ring a snap ring

mm kN kN r/min kg -

85 150 28 96,8 100 3,9 7 500 4 800 1,95 217 217 NR SP 150
150 28 96,8 100 3,9 7 500 4 800 1,95 217-Z – –
150 28 96,8 100 3,9 7 500 3 900 1,95 217-2Z – –
180 41 147 146 5,3 6 700 4 000 4,6 317 – –
180 41 147 146 5,3 6 700 4 000 4,6 317-Z – –
180 41 147 146 5,3 6 700 3 200 4,6 317-2Z – –
90 160 30 112 114 4,3 7 000 4 300 2,35 218 218 NR SP 160
160 30 112 114 4,3 7 000 4 300 2,35 218-Z – –
160 30 112 114 4,3 7 000 4 300 2,35 218-2Z – –

190 43 157 160 5,7 6 300 4 000 5,4 318 – –
190 43 157 160 5,7 6 300 4 000 5,4 318-Z – –
190 43 157 160 5,7 6 300 3 200 5,4 318-2Z – –

95 170 32 121 122 4,5 6 700 4 000 2,7 219 219 NR SP 170
170 32 121 122 4,5 6 700 4 000 2,7 219-Z – –
170 32 121 122 4,5 6 700 4 000 2,7 219-2Z – –

100 180 34 134 140 5 6 300 4 000 3,45 220 – –
180 34 134 140 5 6 300 4 000 3,45 220-Z – –
180 34 134 140 5 6 300 4 000 3,45 220-2Z – –
