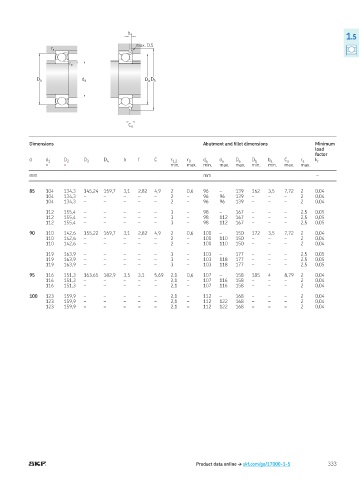

Page 335 - Rollingbearings

b a
1.5
max. 0,5
r a

r a

D a d a D a D b

C a

Dimensions Abutment and illet dimensions Minimum
load
factor
d d 1 D 2 D 3 D 4 b f C r 1,2 r 0 d a d a D a D b b a C a r a k r
≈ ≈ min max min max max min min max max
mm mm –

85 104 134,3 145,24 159,7 3,1 2,82 4,9 2 0,6 96 – 139 162 3,5 7,72 2 0,04
104 134,3 – – – – – 2 – 96 96 139 – – – 2 0,04
104 134,3 – – – – – 2 – 96 96 139 – – – 2 0,04

112 155,4 – – – – – 3 – 98 – 167 – – – 2,5 0,05
112 155,4 – – – – – 3 – 98 112 167 – – – 2,5 0,05
112 155,4 – – – – – 3 – 98 112 167 – – – 2,5 0,05

90 110 142,6 155,22 169,7 3,1 2,82 4,9 2 0,6 100 – 150 172 3,5 7,72 2 0,04
110 142,6 – – – – – 2 – 100 110 150 – – – 2 0,04
110 142,6 – – – – – 2 – 100 110 150 – – – 2 0,04

119 163,9 – – – – – 3 – 103 – 177 – – – 2,5 0,05
119 163,9 – – – – – 3 – 103 118 177 – – – 2,5 0,05
119 163,9 – – – – – 3 – 103 118 177 – – – 2,5 0,05

95 116 151,3 163,65 182,9 3,5 3,1 5,69 2,1 0,6 107 – 158 185 4 8,79 2 0,04
116 151,3 – – – – – 2,1 – 107 116 158 – – – 2 0,04
116 151,3 – – – – – 2,1 – 107 116 158 – – – 2 0,04

100 123 159,9 – – – – – 2,1 – 112 – 168 – – – 2 0,04
123 159,9 – – – – – 2,1 – 112 122 168 – – – 2 0,04
123 159,9 – – – – – 2,1 – 112 122 168 – – – 2 0,04
