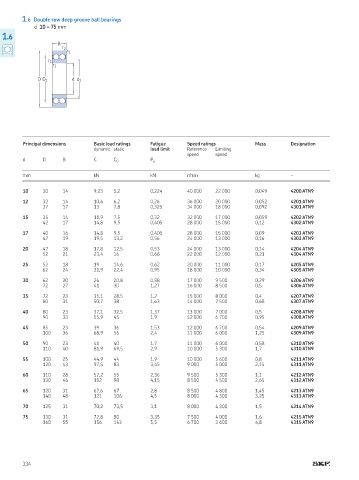

1.6 Double row deep groove ball bearings
d 10 – 75 mm
1.6
B
r 2
r 1
r 1
r 2

D D 1 d d 1

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
d D B C C 0 P u

mm kN kN r/min kg –

10 30 14 9,23 5,2 0,224 40 000 22 000 0,049 4200 ATN9

12 32 14 10,6 6,2 0,26 36 000 20 000 0,052 4201 ATN9
37 17 13 7,8 0,325 34 000 18 000 0,092 4301 ATN9

15 35 14 11,9 7,5 0,32 32 000 17 000 0,059 4202 ATN9
42 17 14,8 9,5 0,405 28 000 15 000 0,12 4302 ATN9

17 40 16 14,8 9,5 0,405 28 000 15 000 0,09 4203 ATN9
47 19 19,5 13,2 0,56 24 000 13 000 0,16 4303 ATN9

20 47 18 17,8 12,5 0,53 24 000 13 000 0,14 4204 ATN9
52 21 23,4 16 0,68 22 000 12 000 0,21 4304 ATN9

25 52 18 19 14,6 0,62 20 000 11 000 0,17 4205 ATN9
62 24 31,9 22,4 0,95 18 000 10 000 0,34 4305 ATN9

30 62 20 26 20,8 0,88 17 000 9 500 0,29 4206 ATN9
72 27 41 30 1,27 16 000 8 500 0,5 4306 ATN9

35 72 23 35,1 28,5 1,2 15 000 8 000 0,4 4207 ATN9
80 31 50,7 38 1,63 14 000 7 500 0,68 4307 ATN9

40 80 23 37,1 32,5 1,37 13 000 7 000 0,5 4208 ATN9
90 33 55,9 45 1,9 12 000 6 700 0,95 4308 ATN9

45 85 23 39 36 1,53 12 000 6 700 0,54 4209 ATN9
100 36 68,9 56 2,4 11 000 6 000 1,25 4309 ATN9

50 90 23 41 40 1,7 11 000 6 000 0,58 4210 ATN9
110 40 81,9 69,5 2,9 10 000 5 300 1,7 4310 ATN9

55 100 25 44,9 44 1,9 10 000 5 600 0,8 4211 ATN9
120 43 97,5 83 3,45 9 000 5 000 2,15 4311 ATN9

60 110 28 57,2 55 2,36 9 500 5 300 1,1 4212 ATN9
130 46 112 98 4,15 8 500 4 500 2,65 4312 ATN9

65 120 31 67,6 67 2,8 8 500 4 800 1,45 4213 ATN9
140 48 121 106 4,5 8 000 4 300 3,25 4313 ATN9

70 125 31 70,2 73,5 3,1 8 000 4 300 1,5 4214 ATN9

75 130 31 72,8 80 3,35 7 500 4 000 1,6 4215 ATN9
160 55 156 143 5,5 6 700 3 600 4,8 4315 ATN9
