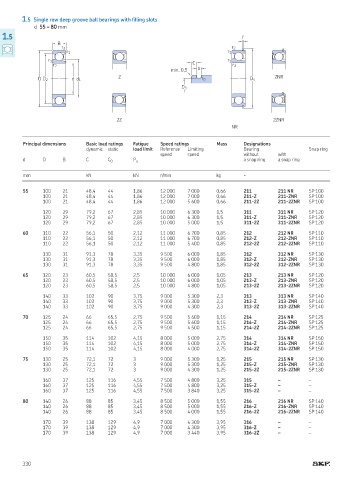

1.5 Single row deep groove ball bearings with illing slots
d 55 – 80 mm
1.5 f
B
r 2 r 2
r 1 r 1
r 1 C r 1
r 2 r 2
min. 0,5 b
D D 2 d d 1 Z r 0 D 4 ZNR
D 3

2Z 2ZNR
NR

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Bearing Snap ring
speed speed without with
d D B C C 0 P u a snap ring a snap ring

mm kN kN r/min kg -

55 100 21 48,4 44 1,86 12 000 7 000 0,66 211 211 NR SP 100
100 21 48,4 44 1,86 12 000 7 000 0,66 211-Z 211-ZNR SP 100
100 21 48,4 44 1,86 12 000 5 600 0,66 211-2Z 211-2ZNR SP 100
120 29 79,2 67 2,85 10 000 6 300 1,5 311 311 NR SP 120
120 29 79,2 67 2,85 10 000 6 300 1,5 311-Z 311-ZNR SP 120
120 29 79,2 67 2,85 10 000 5 000 1,5 311-2Z 311-2ZNR SP 120

60 110 22 56,1 50 2,12 11 000 6 700 0,85 212 212 NR SP 110
110 22 56,1 50 2,12 11 000 6 700 0,85 212-Z 212-ZNR SP 110
110 22 56,1 50 2,12 11 000 5 400 0,85 212-2Z 212-2ZNR SP 110

130 31 91,3 78 3,35 9 500 6 000 1,85 312 312 NR SP 130
130 31 91,3 78 3,35 9 500 6 000 1,85 312-Z 312-ZNR SP 130
130 31 91,3 78 3,35 9 500 4 800 1,85 312-2Z 312-2ZNR SP 130

65 120 23 60,5 58,5 2,5 10 000 6 000 1,05 213 213 NR SP 120
120 23 60,5 58,5 2,5 10 000 6 000 1,05 213-Z 213-ZNR SP 120
120 23 60,5 58,5 2,5 10 000 4 800 1,05 213-2Z 213-2ZNR SP 120

140 33 102 90 3,75 9 000 5 300 2,3 313 313 NR SP 140
140 33 102 90 3,75 9 000 5 300 2,3 313-Z 313-ZNR SP 140
140 33 102 90 3,75 9 000 4 300 2,3 313-2Z 313-2ZNR SP 140

70 125 24 66 65,5 2,75 9 500 5 600 1,15 214 214 NR SP 125
125 24 66 65,5 2,75 9 500 5 600 1,15 214-Z 214-ZNR SP 125
125 24 66 65,5 2,75 9 500 4 500 1,15 214-2Z 214-2ZNR SP 125

150 35 114 102 4,15 8 000 5 000 2,75 314 314 NR SP 150
150 35 114 102 4,15 8 000 5 000 2,75 314-Z 314-ZNR SP 150
150 35 114 102 4,15 8 000 4 000 2,75 314-2Z 314-2ZNR SP 150

75 130 25 72,1 72 3 9 000 5 300 1,25 215 215 NR SP 130
130 25 72,1 72 3 9 000 5 300 1,25 215-Z 215-ZNR SP 130
130 25 72,1 72 3 9 000 4 300 1,25 215-2Z 215-2ZNR SP 130
160 37 125 116 4,55 7 500 4 800 3,25 315 – –
160 37 125 116 4,55 7 500 4 800 3,25 315-Z – –
160 37 125 116 4,55 7 500 3 840 3,25 315-2Z – –
80 140 26 88 85 3,45 8 500 5 000 1,55 216 216 NR SP 140
140 26 88 85 3,45 8 500 5 000 1,55 216-Z 216-ZNR SP 140
140 26 88 85 3,45 8 500 4 000 1,55 216-2Z 216-2ZNR SP 140
170 39 138 129 4,9 7 000 4 300 3,95 316 – –
170 39 138 129 4,9 7 000 4 300 3,95 316-Z – –
170 39 138 129 4,9 7 000 3 440 3,95 316-2Z – –

330
